Прямая треугольная зеркальная призма из N-BK7, серебряное покрытие для 450-10000 нм, длина катетов: 40 мм

Описание

Прямая треугольная зеркальная призма артикула 89-633 от Edmund Optics представляет собой прецизионный оптический компонент, предназначенный для поворота светового пучка на 90 градусов с сохранением ориентации изображения. Призма изготовлена из высокооднородного стекла N-BK7 и имеет длину катетов 40 мм, формируя крупную квадратную входную и выходную апертуры. На гипотенузную грань нанесено высококачественное серебряное покрытие с защитным диэлектрическим и лакокрасочным слоем, которое обеспечивает исключительно высокий коэффициент отражения (R > 97%) в чрезвычайно широком спектральном диапазоне от 450 нм до 10 000 нм. В отличие от алюминиевых покрытий, серебро дает более высокое отражение в красной и инфракрасной области, а также меньшую поляризационную зависимость. Использование призмы в качестве отражателя вместо зеркала с внешним покрытием обеспечивает неуязвимость отражающей поверхности к загрязнениям и механическим повреждениям, а также более простую и стабильную юстировку. Плоскостность граней выдержана на уровне λ/4, что гарантирует сохранение качества волнового фронта. Призма широко применяется в спектроскопии, тепловидении и лазерных системах. Изделие упаковано в защитный футляр с ложементом и готово к монтажу.

Характеристики

Артикул производителя: 89-633 (Edmund Optics). Тип: прямоугольная зеркальная призма (Right Angle Mirror Prism). Материал: N-BK7. Длина катетов: 40,0 мм (±0,1 мм). Покрытие гипотенузы: серебряное (Ag) с защитным слоем. Рабочий спектральный диапазон: 450–10 000 нм. Коэффициент отражения: R > 97% в ИК-диапазоне. Плоскостность входной грани: λ/4. Качество поверхности: 40-20 scratch-dig. Точность угла отклонения: 90° ± 1 угл. минута. Размер апертуры: ~40×40 мм. Масса: ~80 г.

Отрасли применения

Призма 89-633 применяется в инфракрасных спектрометрах для поворота диспергированного или коллимированного пучка в ограниченном пространстве. В тепловизионных приборах и системах ночного видения она служит компактным и надежным элементом оптического тракта. В лазерных технологических установках ее используют для изменения направления излучения CO2-лазеров. Также призма востребована в перископических системах наблюдения и в составе юстировочных узлов научных интерферометров.

Описание семейства продуктов

• Отражает свет под углом 90 °.
• Идеально подходит для выравнивания системы.
• Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра

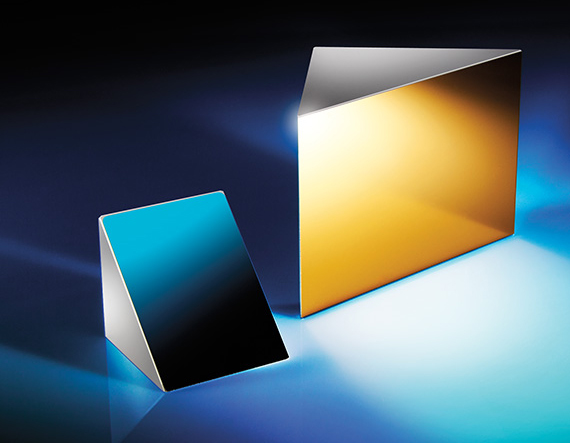

Зеркала TECHSPEC® Right Angle доступны с улучшенным алюминиевым, защищенным золотым или защищенным серебряным покрытием. Зеркала с прямым углом отражают падающий свет под углом 90°, легко монтируются и имеют решающее значение во многих оптических системах. Эти зеркала идеально подходят для приложений, требующих точного выравнивания и высокой производительности.
