Поставщик
|
Edmund Optics |
|
Артикул
|
64-504 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
40 |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
28.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
5.5 |
|
Количество листьев
|
16.00 |
|
Длина рычага (мм)
|
12.60 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves |
|
Внешний диаметр (мм)
|
40.0 |
|
Максимальная апертура (мм)
|
28.0 |
|
Минимальная апертура (мм)
|
1.5 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма Edmund Optics с артикулом 64-504 представляет собой прецизионное оптомеханическое устройство, предназначенное для плавной регулировки диаметра светового пучка в оптических системах. Устройство имеет внешний диаметр 40,0 мм, максимальную апертуру 28,0 мм и минимальную апертуру 1,3 мм, толщину 5,5 мм. Конструкция диафрагмы состоит из 16 лепестков из нержавеющей стали, размещённых в чернёном латунном корпусе, что обеспечивает устойчивость к коррозии и износу даже в нестабильных условиях эксплуатации. Управление диафрагмой осуществляется с помощью рычага диаметром 3,00 мм и длиной 12,60 мм; полный ход рычага (около 90°) обеспечивает плавное изменение апертуры от максимального до минимального значения. Диафрагма поставляется без оправы, что позволяет интегрировать её непосредственно в оптические схемы или использовать с дополнительными монтажными аксессуарами. Данная модель относится к серии Stainless Steel Series Iris Diaphragms, которая отличается повышенной долговечностью и устойчивостью к неблагоприятным условиям окружающей среды. Ирисовые диафрагмы широко используются для динамического контроля ширины пучка и светового потока в оптических системах, включая лазерные установки, интерферометры, спектрометры и системы визуализации. Устройство соответствует требованиям директивы RoHS, что подтверждает его экологическую безопасность.
Характеристики
- Производитель: Edmund Optics
- Артикул: 64-504
- Тип: ирисовая диафрагма (Iris Diaphragm)
- Серия: Stainless Steel Series
- Внешний диаметр: 40,0 мм
- Максимальная апертура: 28,0 мм
- Минимальная апертура: 1,3 мм
- Толщина: 5,5 мм
- Количество лепестков: 16
- Материал лепестков: нержавеющая сталь
- Материал корпуса: чернёная латунь
- Диаметр рычага: 3,00 мм
- Длина рычага: 12,60 мм
- Тип: без оправы (Unmounted)
- Соответствие: RoHS
Отрасли применения
- Лазерные установки и оптические стенды
- Интерферометрия и голография
- Спектрометры и системы спектрального анализа
- Системы визуализации и формирования изображений
- Научно-исследовательские лабораторные установки
- Промышленные системы контроля и измерений
- Образовательные лаборатории и учебные стенды
- Оптические системы для микроскопии

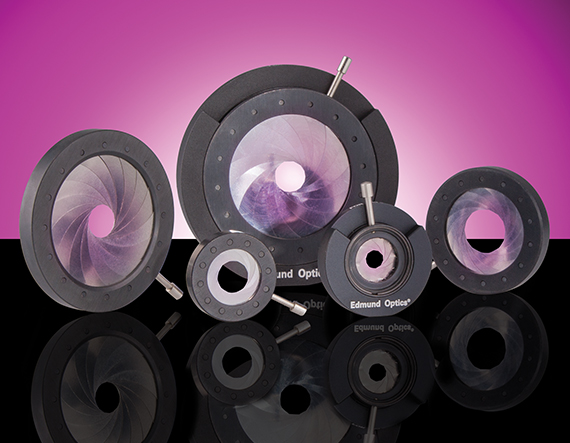

Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.
Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
