Поставщик
|
Edmund Optics |
|
Артикул
|
66-190 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø40 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Защитное окно |
|
Переданный волновой фронт, пик-впадина
|
≤λ/2 per 25mm @ 633nm |
|
Допуск по толщине (мм)
|
±0.025 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Коэффициент Пуассона
|
0.206 |
|
Параллельность (угл. сек)
|
<30 |
|
Индекс преломления nd
|
1.516 |
|
Плотность (г / см3)
|
2.51 |
|
Модуль Юнга (ГПа)
|
82 |
|
Твердость по Кнупу (ГПа)
|
610 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
7.1 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
0.20 |
|
Диаметр (мм)
|
40.00 +0.00/-0.05 |
|
Число Аббе (vd)
|
64.17 |
Описание

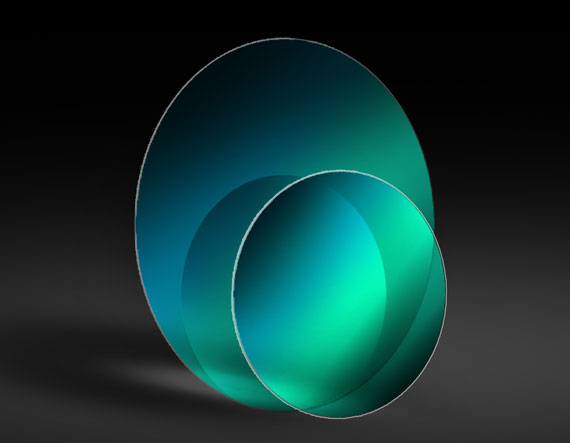

Ультратонкое оптическое окно из стекла N-BK7 — это плоскопараллельная пластина минимальной толщины, предназначенная для оптического доступа в закрытые объёмы приборов при минимальном искажении проходящего излучения и минимальном смещении фокуса. N-BK7 — один из самых распространённых видов боросиликатного оптического стекла, отличающийся хорошей прозрачностью в видимом и ближнем ИК-диапазоне, доступной технологией обработки и стабильными оптическими характеристиками. Отсутствие просветляющего покрытия у данной модели означает, что на каждой из двух поверхностей окна будут присутствовать френелевские потери порядка нескольких процентов, что приемлемо для задач, где спектральная избирательность или предельное пропускание не являются определяющими критериями, либо где предполагается последующее нанесение покрытия под конкретную задачу. Диаметр окна составляет 40 мм, а именно ультратонкое исполнение снижает клиновидность волнового фронта и минимизирует смещение фокальной плоскости при установке окна в оптический тракт, что особенно важно в компактных системах с жёсткими требованиями к габаритам.
Характеристики
- Тип: плоское оптическое окно ультратонкого исполнения
- Материал: оптическое стекло N-BK7
- Диаметр: 40 мм
- Покрытие: отсутствует
- Форма: плоскопараллельная пластина минимальной толщины
Отрасли применения
Такие окна применяются в оптических приборах, где необходим смотровой или защитный элемент без заметного влияния на ход лучей: в микроскопии, в лабораторных кюветах и камерах, в системах машинного зрения и промышленного контроля. Их также используют как заготовки для последующего нанесения специализированных покрытий под конкретную длину волны, а также в приборостроении, где важны малый вес и минимальная толщина защитного элемента.
Описание семейства продуктов
- Сверхтонкий толщиной 0,20 мм
- Подложка Precision N-BK7
- Очень легкий
Окна TECHSPEC® Ultra-Thin N-BK7 — это наши самые тонкие из доступных окон, их толщина составляет не менее 1/10 толщины наших традиционных окон N-BK7. Чрезвычайно тонкая конструкция делает их идеальными для приложений, чувствительных как к весу, так и к размеру. Кроме того, их конструкция с высокой устойчивостью обеспечивает минимальное искажение и рассеяние луча. Они доступны без покрытия или с просветляющим покрытием MgF2. Чтобы узнать о нестандартных размерах или вариантах покрытия, свяжитесь с нашим отделом продаж.
Примечание. Ультратонкие окна N-BK7 очень хрупкие. Обращайтесь с этими окнами осторожно.
