Поставщик
|
Edmund Optics |
|
Артикул
|
14-832 |
|
Покрытие
|
NIR II (750-1550nm) |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø40 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Диапазон длин волн (мкм)
|
0.75 - 1.55 |
|
Типичный предел плотности энергии
|
8 J/cm2 @ 1064nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Толщина (мм)
|
3.00 ±0.1 |
|
Диаметр (мм)
|
40.00 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

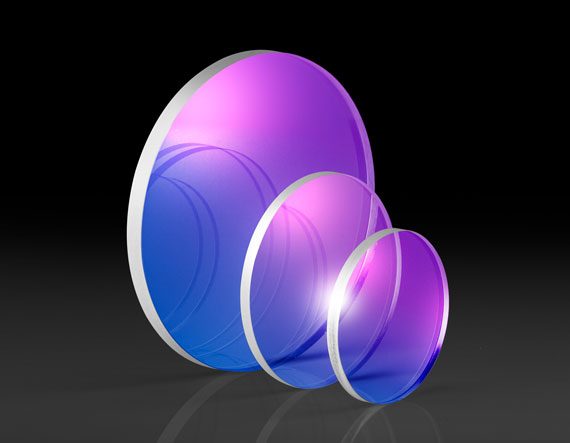

Оптическое окно из фторида кальция (CaF2) представляет собой плоскопараллельную пластину, задача которой — пропускать излучение без изменения хода лучей, изолируя при этом внутренний объём прибора от внешней среды. Фторид кальция — кристаллический материал с широким окном прозрачности, охватывающим ультрафиолетовую, видимую и значительную часть инфракрасной области спектра, а также обладающий низким показателем преломления и малой дисперсией. Диаметр окна составляет 40 мм, а нанесённое на обе стороны просветляющее покрытие рассчитано на диапазон 750-1550 нм, что минимизирует френелевские потери на границах раздела при вводе или выводе излучения ближнего ИК-диапазона. Кристаллическая структура фторида кальция формируется методом выращивания монокристаллов, что обеспечивает материалу однородность оптических свойств и отсутствие внутренних напряжений, способных вносить двулучепреломление в проходящий пучок.
Характеристики
- Производитель: Edmund Optics
- Материал: фторид кальция (CaF2)
- Диаметр: 40 мм
- Форма: плоскопараллельное окно
- Просветляющее покрытие для диапазона 750-1550 нм
Отрасли применения
Окна из CaF2 используются в качестве герметизирующих элементов в вакуумных камерах, лазерных системах, спектрометрах ближнего ИК-диапазона и криогенном оборудовании, где требуется широкополосное пропускание при сохранении высокой прозрачности. Помимо этого, окна из CaF2 применяются в фотохимических реакторах и лабораторных установках для исследований в области нелинейной оптики, где требуется широкое окно прозрачности от видимого до среднего инфракрасного излучения.
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
