Поставщик
|
Edmund Optics |
|
Артикул
|
66-198 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø40 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
10 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Переданный волновой фронт, пик-впадина
|
≤λ/2 per 25mm @ 633nm |
|
Допуск по толщине (мм)
|
±0.025 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Коэффициент Пуассона
|
0.206 |
|
Параллельность (угл. сек)
|
<30 |
|
Индекс преломления nd
|
1.516 |
|
Плотность (г / см3)
|
2.51 |
|
Модуль Юнга (ГПа)
|
82 |
|
Твердость по Кнупу (ГПа)
|
610 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
7.1 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина (мм)
|
0.20 |
|
Диаметр (мм)
|
40.00 +0.00/-0.05 |
|
Число Аббе (vd)
|
64.17 |
Описание

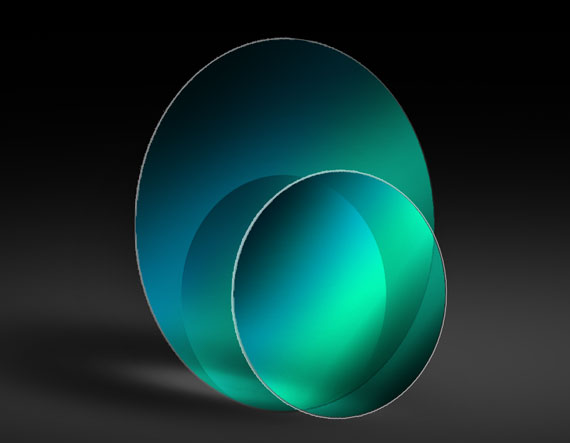

Ультратонкое оптическое окно из N-BK7, покрытие MgF2 для 400-700 нм, диаметр: 40 мм — ультратонкое оптическое окно из стекла N-BK7, предназначенное для защиты чувствительных оптических каналов без заметного влияния на ход луча. Материал N-BK7 ценится за хорошую однородность, стабильные оптические свойства и широкое применение в видимом и ближнем инфракрасном диапазонах, поэтому такие окна часто используются как универсальные защитные элементы в лабораторной и промышленной оптике.
Ультратонкая конструкция снижает смещение пучка и уменьшает вклад окна в аберрации системы по сравнению с более толстыми пластинами. Диаметр 40 мм хорошо подходит для распространённых лабораторных и OEM-узлов среднего размера. Малый вес такого элемента особенно полезен в портативных и компактных приборах, а также в сборках, где лишняя масса ухудшает стабильность или усложняет механику.
Для данного артикула применено исполнение MgF2 для 400-700 нм. Просветляющее покрытие MgF2 оптимизировано для видимого диапазона 400-700 нм и снижает отражения на поверхностях окна, повышая полезное пропускание и уменьшая риск паразитных бликов. Это делает окно 66-198 подходящим для защитных стекол камер, светодиодных модулей, лазерных узлов и измерительных каналов, где требуется минимизировать потери света и сохранить качество изображения.
Компонент легко интегрируется в оправы, тубусы и держатели, а высокая плоскостность поверхностей помогает сохранить качество волнового фронта. Индивидуальное описание конкретного диаметра и покрытия упрощает подбор окна под реальную геометрию прибора и спектральный диапазон используемого излучения.
Характеристики
- Бренд: Edmund Optics
- Артикул: 66-198
- Ультратонкое оптическое окно из N-BK7
- покрытие MgF2 для 400-700 нм
- диаметр: 40 мм
Отрасли применения
- Защита камер, детекторов и лазерных модулей
- Герметизация оптических каналов
- Системы машинного зрения и измерения
- Лабораторные и научные оптические схемы
- OEM-приборостроение
