Поставщик
|
Edmund Optics |
|
Артикул
|
15-970 |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø40 мм |
|
Poisson's Ratio
|
0.26 |
|
Substrate
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Surface Flatness
|
λ/2 |
|
Surface Quality
|
40-20 |
|
Thickness Tolerance (mm)
|
±0.1 |
|
Type
|
Protective Window |
|
Wavelength Range (μm)
|
1.65 - 3 |
|
Wavelength Range (nm)
|
1650 - 3000 |
|
Young's Modulus (GPa)
|
75.8 |
|
RoHS
|
Compliant |
|
Knoop Hardness (kg/mm2)
|
158.3 |
|
Index of Refraction nd
|
1.434 |
|
Density (g/cm3)
|
3.18 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
18.85 |
|
Coating Specification
|
Ravg |
|
Coating
|
BBAR (1650-3000nm) |
|
Thickness (mm)
|
3.00 |
|
Diameter (mm)
|
40.00 +0.0/-0.1 |
|
Clear Aperture (%)
|
90 |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
94.99 |
Описание

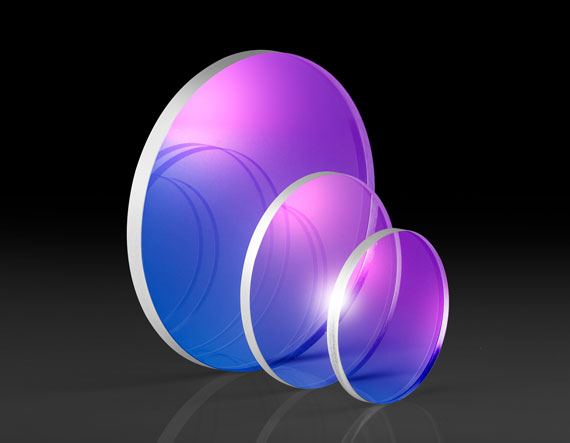

Оптическое окно из фторида кальция CaF2 представляет собой плоскопараллельную пластину, изготовленную из кристаллического материала, обладающего широким окном прозрачности, простирающимся от ультрафиолетовой до среднего инфракрасного диапазона, что выгодно отличает его от большинства оптических стёкол, непрозрачных в средней инфракрасной области. Низкий показатель преломления и малая дисперсия фторида кальция обеспечивают минимальные потери и искажения при прохождении инфракрасного излучения через материал. Просветляющее покрытие, нанесённое на рабочие поверхности и рассчитанное на диапазон 1650-3000 нм, дополнительно снижает френелевские потери именно в этой части среднего инфракрасного спектра, где применяются многие газоанализаторы и спектроскопические приборы. Кристаллическая структура материала требует аккуратного обращения при монтаже ввиду его большей хрупкости по сравнению с традиционным оптическим стеклом.
Характеристики
- Тип: оптическое окно
- Материал: фторид кальция (CaF2)
- Просветляющее покрытие: диапазон 1650-3000 нм
- Диаметр: 40 мм
Отрасли применения
Окна из фторида кальция применяются в инфракрасной спектроскопии, газоанализаторах, тепловизионном оборудовании и лазерных системах среднего инфракрасного диапазона, где требуется высокая прозрачность материала в областях, недоступных обычному стеклу. Их используют в научных исследованиях молекулярной спектроскопии, в промышленных системах контроля состава газовых смесей методом инфракрасного поглощения, а также в медицинском диагностическом оборудовании, работающем в среднем инфракрасном спектральном диапазоне.
Описание семейства продуктов
- Фторид кальция УФ-класса с низким поглощением и высоким пропусканием
- Идеально подходит для применения в диапазоне длин волн от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах благодаря высокому пропусканию в диапазоне от 200 нм до 7 мкм. Низкое поглощение и высокий порог повреждения делают его популярным выбором для оптики эксимерных лазеров. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твёрдость по Кнупу фторида кальция составляет 158,3. TECHSPEC® Окна из фторида кальция (CaF2), изготовленные из фторида кальция вакуумного УФ-класса, обычно используются в криогенно охлаждаемых тепловизионных системах.
