Поставщик
|
Edmund Optics |
|
Артикул
|
45-218 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
50-200 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
40.0 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.33 |
|
f / #
|
1.5 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SK11 / N-SF5 |
|
Толщина кромки ET (мм)
|
10.03 |
|
Радиус R3 (мм)
|
-124.51 |
|
Радиус R2 (мм)
|
-31.54 |
|
Радиус R1 (мм)
|
37.33 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
3.00 |
|
Толщина центра CT 1 (мм)
|
14.46 |
|
Чистая апертура CA (мм)
|
39.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
50.29 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
60.00 |
|
Диаметр (мм)
|
40.00 +0.0/-0.025 |
Описание
Термопарные позиционно-чувствительные детекторы измерения мощности Coherent с диапазоном мощности от 100 мВт до 25 Вт представляют собой датчики для регистрации распределения мощности и положения лазерного пучка. В основе детектора лежит термопарный элемент, преобразующий тепловой поток от лазерного излучения в электрический сигнал, а позиционно-чувствительная конструкция позволяет оценивать положение пятна и распределение энергии по чувствительной поверхности.
Такие детекторы используются для калибровки и контроля лазерных систем, измерения эффективности оптических трактов и проверки стабильности профиля луча. Диапазон мощности 100 мВт - 25 Вт делает датчики пригодными для работы как с маломощными исследовательскими лазерами, так и с более мощными промышленными источниками.
Характеристики
Термопарный элемент обеспечивает измерение теплового потока, связанного с падающей на детектор лазерной мощностью, и формирует электрический сигнал, пропорциональный мощности или плотности энергии. Позиционно-чувствительная конструкция позволяет получать информацию о положении пятна на поверхности детектора, что важно для контроля выравнивания и концентрации луча.
Диапазон 100 мВт - 25 Вт охватывает широкий спектр приложений и обеспечивает возможность работы с различными типами лазеров. Детекторы обычно имеют определённый спектральный диапазон чувствительности и калибровочные коэффициенты, позволяющие переводить сигнал в абсолютные значения мощности.
Отрасли применения
Термопарные позиционно-чувствительные детекторы Coherent применяются в лабораторных и промышленных лазерных системах для измерения мощности, профиля и положения пучка. Они используются при настройке и калибровке лазерных трактов, контроле качества обработки материалов и в исследовательских установках по лазерной физике и фотонике.
Такие датчики востребованы в системах контроля безопасности, где важно отслеживать уровень мощности и направление луча, а также в комплексах диагностики лазерных установок, обеспечивая точные измерения и визуализацию распределения энергии.
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.

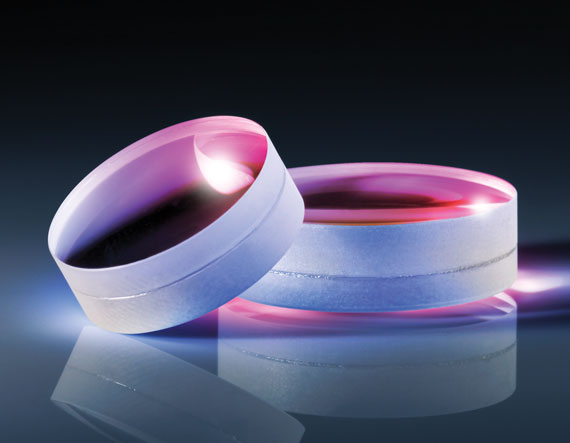

Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
