Поставщик
|
Edmund Optics |
|
Артикул
|
15-196 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
MgF2 (400-700nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
40.0 мм |
|
Применение
|
OEM-интеграции |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
∞ |
|
Диаметр асферы (мм)
|
40.00 |
|
Расчетная длина волны DWL (нм)
|
587.6 |
|
f / #
|
0.8 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤25 |
|
Толщина кромки ET (мм)
|
3.00 |
|
Качество поверхности
|
80-50 (typical) |
|
Чистая апертура CA (мм)
|
36 |
|
Подложка
|
Liba2000 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина центра CT (мм)
|
17.76 |
|
Допуск фокусного расстояния (%)
|
±5 |
|
Заднее фокусное расстояние BFL (мм)
|
20.33 |
|
Числовая апертура NA
|
0.625 |
|
Эффективное фокусное расстояние EFL (мм)
|
32.00 @ 587.6nm |
|
Диаметр (мм)
|
40.00 +0.0/-0.3 |
Описание

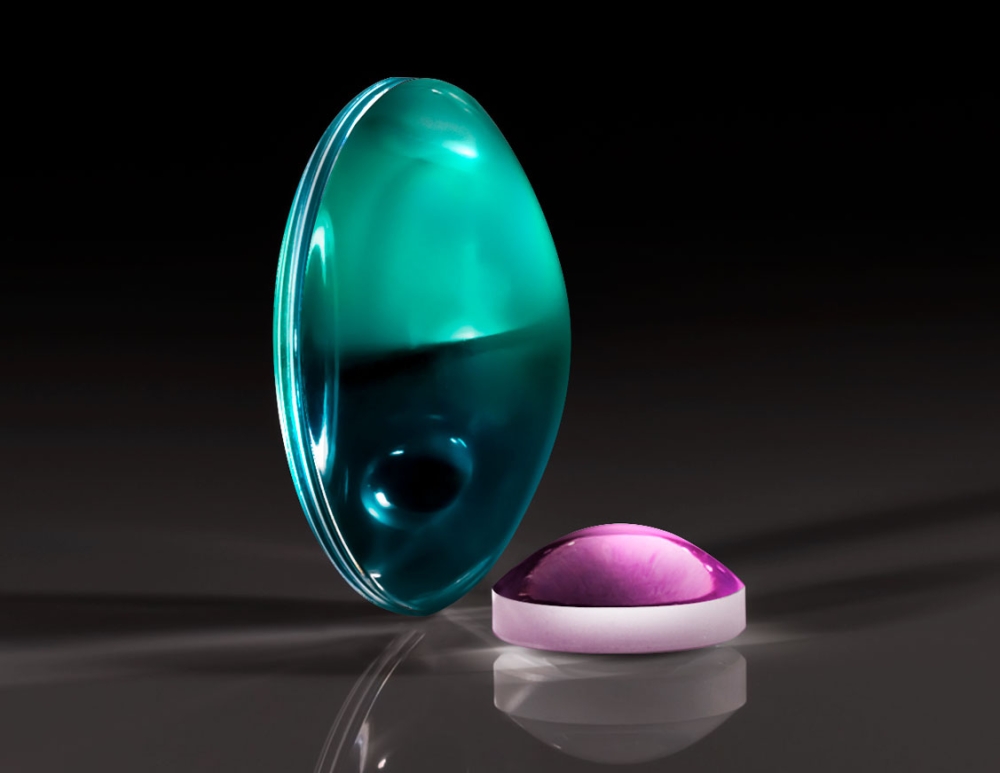

Литая асферическая конденсорная линза TECHSPEC диаметром 40 мм и фокусным расстоянием 32 мм с покрытием MgF2 для диапазона 400-700 нм представляет собой светосильный осветительный элемент для работы в видимом диапазоне. Асферическая геометрия поверхности уменьшает сферические аберрации и обеспечивает более однородное распределение освещенности и плотный фокус на объекте. Серия TECHSPEC ориентирована на высокое качество и повторяемость параметров для промышленных и лабораторных систем.
Диаметр 40 мм даёт широкую апертуру для работы с мощными источниками света, а фокусное расстояние 32 мм обеспечивает яркий пучок при умеренной рабочей дистанции. Диапазон покрытия 400-700 нм делает линзу подходящей для работы с белыми источниками, светодиодами и лазерами в видимой области. Литая технология позволяет реализовать экономичное и серийное производство асферических конденсорных линз для осветительных модулей.
Характеристики
Асферическая поверхность формируется методом литья с высокой точностью, что позволяет контролировать профиль луча и минимизировать сферические аберрации. Покрытие MgF2 для 400-700 нм снижает отражение на поверхностях, повышая пропускание и уменьшая паразитные блики. Фокусное расстояние 32 мм выдерживается с допуском, позволяющим рассчитывать положение фокуса и геометрию освещающего пучка в системах машинного зрения и визуализации.
Диаметр 40 мм обеспечивает большую апертуру и возможность работать с крупными объектами и мощными источниками. Качество обработки поверхности и соблюдение допусков по центровке соответствуют требованиям серии TECHSPEC, что делает линзу пригодной для ответственных осветительных и визуализирующих систем. Конструкция рассчитана на монтаж в стандартные оправы и держатели.
Отрасли применения
Асферические конденсорные линзы TECHSPEC с покрытием MgF2 для 400-700 нм применяются в системах машинного зрения, микроскопии, осветительных модулях и других визуализирующих комплексах, где требуется равномерная и интенсивная подсветка объектов. Конкретно линза 40 мм / 32 мм удобна для построения мощных осветителей для промышленных камер и систем контроля качества.
Благодаря асферической геометрии, крупной апертуре и серийному производству линза востребована в промышленных и научных системах визуализации, а также в учебных установках по оптике и фотонике. Она входит в состав модульных осветительных блоков и исследовательских стендов по распределению освещенности.
Описание семейства продуктов
- Высокая числовая апертура
- Полная документация для OEM-интеграции
- Идеально подходит для освещения
Формованные асферические конденсорные линзы TECHSPEC® были разработаны для интеграции в тракт освещения приборов OEM. Доступные в диаметре от 5 до 50 мм, линзы малого диаметра идеально подходят для медицинских устройств или портативных инструментов, в то время как линзы большего размера обычно интегрируются в настольное аналитическое оборудование, включая биотехнологические инструменты, такие как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР). Передняя асферическая поверхность отлита для устранения сферических аберраций, а вторая поверхность отшлифована и отполирована для улучшения характеристик. Имеются полные рецептурные данные и чертежи, помогающие интегрировать дизайн.
Примечание. Чтобы узнать о вариантах покрытия, свяжитесь с нами.
