Зеркало с покрытием на первой поверхности, диаметр: 40 мм, покрытие для 450-650 нм, плоскостность: λ/20

Описание

Компонент рассчитан на включение в стабильный оптический тракт. Зеркало первой поверхности, диаметр 40 мм, покрытие 450–650 нм, плоскостность λ/20. Покрытие первой поверхности обеспечивает отражение до прохождения света через подложку, что помогает уменьшить паразитные отражения и сохранить точность перенаправления пучка.

Артикул 34-364 можно использовать при комплектации модульных узлов, где заранее определены геометрия, спектральный режим и требования к точности. Компонент допускает применение как самостоятельная деталь или как часть сборки с источниками, фотоприемниками, диафрагмами, оправами и позиционерами. При проектировании учитывают диаметр пучка, механические габариты, рабочую длину волны, тепловую нагрузку и допустимые потери. Зеркало закрепляют без чрезмерного давления, контролируют угол падения, диапазон излучения и чистоту отражающего слоя.

Для стабильной работы оптические поверхности содержат в чистоте, а окончательную фиксацию выполняют после юстировки. При использовании лазеров соблюдают требования безопасности и исключают попадание излучения на непредусмотренные поверхности.

Характеристики

• Артикул: 34-364
• Производитель: Edmund Optics
• Наименование: Зеркало первой поверхности, диаметр 40 мм, покрытие 450–650 нм, плоскостность λ/20
• Назначение: работа в составе оптических и измерительных систем
• Монтаж: совместимая оправа, держатель или механический узел
• Обращение: защита от пыли, отпечатков и механических повреждений

Отрасли применения

Компонент востребован в системах машинного зрения, спектрального анализа и лазерной диагностики. Он также подходит для научного приборостроения, контроля качества, оптоэлектронных разработок и создания опытных образцов. Конкретный режим выбирают по характеристикам системы, рабочему спектру и требованиям к позиционированию.

Описание семейства продуктов

• Прецизионная подложка из плавленого кварца
• 20–10 качества поверхности
• Низкий коэффициент теплового расширения

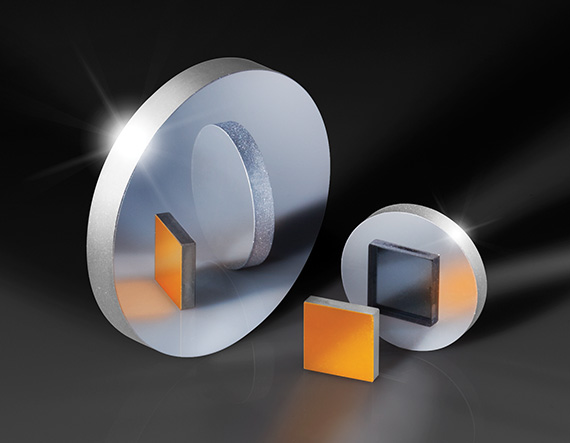

Поверхностные зеркала TECHSPEC® λ/20 First отполированы до лучших в отрасли характеристик точности поверхности и качества, чтобы свести к минимуму ошибку отраженного волнового фронта. Эти зеркала имеют прецизионную подложку из плавленого кварца с низким коэффициентом теплового расширения. Доступны несколько вариантов покрытия, что позволяет интегрировать эти зеркала в приложения, охватывающие видимый и инфракрасный спектры. Поверхностные зеркала TECHSPEC® λ/20 First идеально подходят для управления лучом и отражения и доступны в различных размерах, толщинах и вариантах покрытия.
