Поставщик
|
Edmund Optics |
|
Артикул
|
37-437 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Диаметр
|
40.0 мм |
|
RoHS
|
Compliant |
|
Focal Length Specification Wavelength (nm)
|
587.6 |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
380 - 2500 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
1.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
6.83 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
39.00 |
|
Substrate
|
N-SF5 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
14.70 ±0.10 |
|
Back Focal Length BFL (mm)
|
31.21 |
|
Numerical Aperture NA
|
0.50 |
|
Effective Focal Length EFL (mm)
|
40.00 @ 587.6nm |
|
Diameter (mm)
|
40.00 +0.00/-0.025 |
Описание
Высокоточная асферическая линза отличается от классической сферической тем, что профиль её поверхности рассчитан по сложной несферической формуле, что позволяет одной линзой скорректировать сферическую аберрацию, которую сферические поверхности неизбежно вносят при высокой числовой апертуре. Благодаря этому асферическая линза способна заменить сборку из нескольких сферических элементов, сохраняя компактность системы и повышая качество формируемого изображения или фокального пятна. Диаметр данной линзы составляет 40 мм, а числовая апертура 0,50 говорит о достаточно сильной собирающей способности и коротком фокусном отрезке относительно диаметра, что типично для задач прецизионной фокусировки лазерного излучения в малое пятно. Отсутствие покрытия на этом экземпляре означает наличие френелевских потерь на отражение на обеих поверхностях, что может быть приемлемо для тестовых и макетных задач или для последующего нанесения покрытия под конкретное применение.
Характеристики
- Тип: асферическая линза высокой точности
- Диаметр: 40 мм
- Числовая апертура: 0,50
- Покрытие: отсутствует
- Коррекция аберраций: асферический профиль поверхности, подавление сферической аберрации
Отрасли применения
Асферические линзы такого типа применяются в системах лазерной фокусировки, в оптике для считывающих головок и записывающих устройств, а также в фотонных и волоконно-оптических модулях, где важна минимизация аберраций при высокой числовой апертуре. Их используют в научных приборах, медицинском лазерном оборудовании и системах машинного зрения, требующих компактной высококачественной оптики без сборки из нескольких линз.
Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры

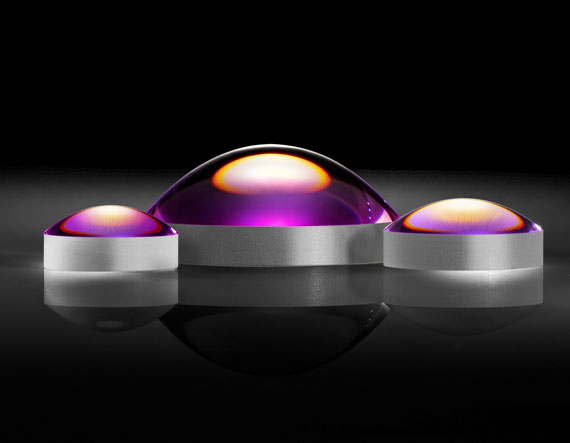

TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
