Поставщик
|
Edmund Optics |
|
Артикул
|
66-415 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
13 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
4 |
|
Монтажная резьба
|
(1) M12 x 0.5, (4) 6-32, (8) 2-56 |
|
Центральное отверстие
|
M12 x 0.5 |
|
Размер платформы (дюймы)
|
1.57 x 1.57 |
|
Шаг винта (мм)
|
0.635 |
|
Перемещение (дюймы)
|
0.5 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
English Micrometer |
|
Тип
|
English |
|
Размер платформы (мм)
|
40 x 40 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание
используется там, где требуется аккуратно смещать оптический или механический элемент на небольшое расстояние без люфта и перекоса. Подобные системы особенно востребованы в лабораторных стендах, измерительных установках и узлах точной настройки.

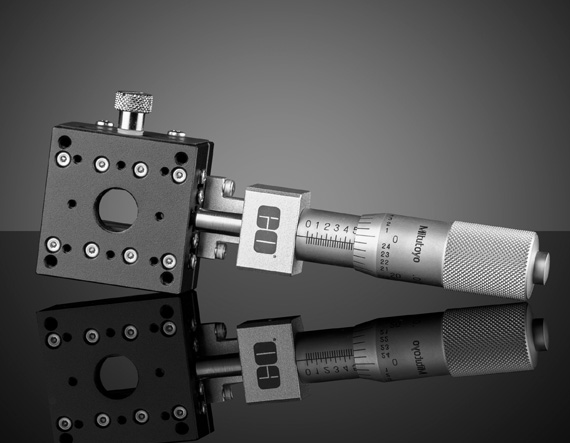

Механика изделия рассчитана на точную ручную настройку. Линейный транслятор на перекрестных роликовых подшипниках, со сквозным отверстием, 40 x 40 мм, перемещение 0.5 дюйма, дюймовый микрометр на торце. В зависимости от исполнения транслятор может использоваться для смещения линз, камер, датчиков, зеркал и небольших оптических блоков, когда требуется точно выставить положение компонента по одной координате и сохранить его после регулировки.
Характеристики
- Артикул: 66-415
- Линейный транслятор на перекрестных роликовых подшипниках, со сквозным отверстием, 40 x 40 мм, перемещение 0.5 дюйма, дюймовый микрометр на торце
- Назначение: использование в составе оптических, механических, измерительных или лабораторных систем
- Формат применения: ручная сборка, настройка, юстировка, постоянная эксплуатация
Отрасли применения
- Лазерные и фотонные системы
- Оптомеханические стенды
- Метрология
- Научные исследования
- Прецизионная настройка
