Поставщик
|
Edmund Optics |
|
Артикул
|
66-530 |
|
Типы изделий
|
гониометры |
|
Тип гониометра
|
метрические |
|
Размер
|
40 x 40 мм |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (кг)
|
0.3 |
|
Грузоподъемность (кг)
|
3 |
|
Разрешение (угл. мин)
|
5 |
|
Шаг винта (мм)
|
0.5 |
|
Тип привода
|
Lead Screw |
|
Перемещение (°)
|
±10 |
|
Радиус R (мм)
|
82 |
|
Размер платформы (мм)
|
40 x 40 |
|
Размер платформы (дюймы)
|
1.57 x 1.57 |
|
Монтажная резьба
|
(1) M6 x 1, (4) M3 x 0.5, (8) M2 x 0.4 |
|
Тип
|
Metric |
|
Конструкция
|
Brass Stage |
|
Тип движения
|
Goniometer |
Описание

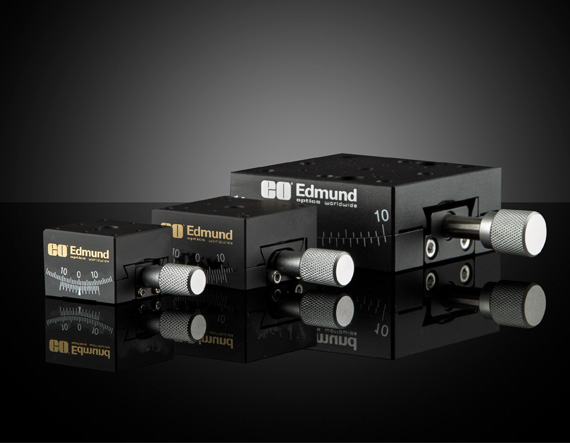

66-530 — гониометр, размер платформы: 40 x 40 мм, радиус: 82 мм, метрический. При выборе этой модификации определяющими являются перечисленные ниже параметры и её конструктивный интерфейс. Описание относится к конкретному артикулу, а не ко всем изделиям данного семейства.
Для двухосевой или трёхосевой схемы геометрический порядок осей имеет практическое значение. Перестановка одной каретки относительно другой меняет жёсткость и доступ к винтам. После фиксации оптики рекомендуют проверять реальное положение пучка по двум разнесённым контрольным плоскостям.
Механизм позиционирования предназначен для управляемого перемещения образца или оптического узла относительно выбранной системы координат. Число осей определяет доступные направления настройки, а ход задаёт диапазон механического перемещения, но не гарантирует такую же точность повторного выхода в заданную точку.
Для винтового привода важны шаг регулировки, люфт и преднатяг каретки. У моторизированных версий дополнительно проверяют совместимый контроллер, обратную связь и электрические разъёмы. При перестройке экспериментальной установки разные способы привода требуют разных процедур калибровки.
Параллельность направляющих, высота подвижной площадки и допустимое положение нагрузки влияют на уход оптической оси. Установку следует проектировать так, чтобы центр массы прибора не создавал большой опрокидывающий момент и чтобы движение не ограничивалось окружающим крепежом.
Геометрическая характеристика «размер платформы: 40 x 40 мм» определяет посадочное пространство и положение оптического компонента. Для сборки нужно оставить запас на оправу, прижимные винты и доступ инструмента, а полезная апертура должна соответствовать фактическому пучку.
Параметр «радиус: 82 мм» определяет выбор совместимых компонентов и процедуру установки. При интеграции в стенд стоит проверить, что эта характеристика относится к выбранной конфигурации, а не к аксессуару из другой комплектации.
Характеристики
- Артикул: 66-530
- Тип изделия: Гониометр
- размер платформы: 40 x 40 мм
- радиус: 82 мм
- метрический
Отрасли применения
- Прецизионная юстировка светового пучка и детекторов
- Микропозиционирование образцов в микроскопии
- Создание многоосевых исследовательских установок
