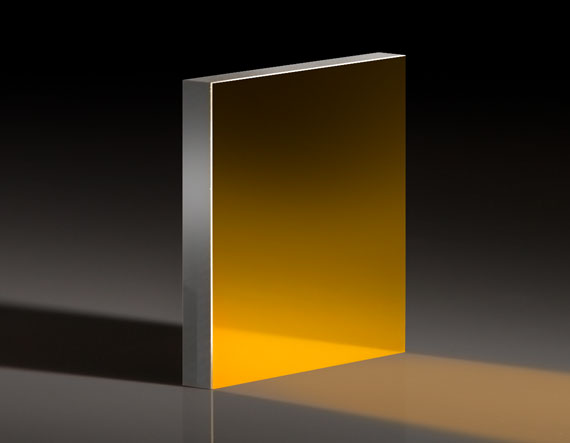

Зеркало ZERODUR® с серебряным покрытием на первой поверхности, размер: 40 x 40 мм, покрытие для 450-10000 нм, плоскостность: λ/10

Описание

Зеркало 17-786 серии TECHSPEC® ZERODUR® λ/10 First Surface выполнено на подложке из стеклокерамики ZERODUR® размером 40 × 40 мм. Главное достоинство материала — сверхнизкий коэффициент теплового расширения около 0,1 × 10⁻⁶/°C, на порядок меньше, чем у большинства оптических стёкол. Поэтому форма отражённого волнового фронта остаётся стабильной при колебаниях температуры окружающей среды и при нагреве поверхности мощным или меняющимся по интенсивности излучением.

Рабочая поверхность отполирована с плоскостностью λ/10 и качеством 20-10 и покрыта защищённым серебром, которое обеспечивает Ravg выше 98% как в диапазоне 450–2000 нм, так и в 2–10 мкм. Покрытие нанесено на фронтальную поверхность, что исключает двойное отражение и прохождение света через подложку. Толщина 5,00 ± 0,20 мм, параллельность 30 угловых секунд, чистая апертура 90%, тыльная поверхность с коммерческой полировкой. Лучевая прочность — 0,5 Дж/см² при 532 и 1064 нм, 10 нс.

Характеристики

• Тип: плоское зеркало с покрытием на первой поверхности
• Подложка: стеклокерамика ZERODUR®
• Размер: 40,0 × 40,0 мм (+0,00/−0,20)
• Толщина: 5,00 ± 0,20 мм
• Покрытие: защищённое серебро, 450–10000 нм
• Коэффициент отражения: Ravg >98% при 450–2000 нм и 2000–10000 нм
• Плоскостность: λ/10
• Качество поверхности: 20-10
• КТР подложки: 0,1 × 10⁻⁶/°C
• Параллельность: 30 угл. сек
• Чистая апертура: 90%
• Лучевая прочность: 0,5 Дж/см² при 532 и 1064 нм, 10 нс

Отрасли применения

• Интерферометрия: опорные и поворотные зеркала с термостабильной формой
• Астрономия и космическая оптика: зеркала для систем с перепадами температур
• ИК-техника: широкополосные отражатели видимого и теплового диапазонов
• Метрология: прецизионные измерительные стенды

Описание семейства продуктов

• Прецизионные подложки ZERODUR®
• Плоскостность λ/10
• Низкий коэффициент теплового расширения

Поверхностные зеркала TECHSPEC® ZERODUR® λ/10 First Surface Mirrors хорошо подходят для применений, где колебания температуры являются проблемой. Подложки ZERODUR® имеют коэффициент теплового расширения (КТР) ±0,10 x 10^-6/°C, что на порядок ниже, чем у большинства типов стекла. Низкий КТР позволяет этим зеркалам иметь постоянный отраженный волновой фронт даже при воздействии окружающей среды с переменной температурой или источников освещения с изменяющейся интенсивностью. Зеркала TECHSPEC® ZERODUR® λ/10 First Surface Mirrors имеют прецизионно отполированные подложки с плоскостностью λ/10 и качеством поверхности 20-10. Доступны несколько вариантов металлического и улучшенного металлического покрытия, что позволяет легко интегрировать эти зеркала в приложения как в видимом, так и в инфракрасном спектре.
