Поставщик
|
Edmund Optics |
|
Артикул
|
63-179 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Толщина (мм)
|
5.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.8 J/cm2 @ 1064nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.7 - 10 |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Длина (мм)
|
40.00 |
|
Ширина (мм)
|
40.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000nmRavg >96% @ 2000 - 10,000nm |
|
Допуск на размер (мм)
|
+0.0/-0.25 |
|
Размеры (мм)
|
40.0 x 40.0 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Прямоугольное зеркало с покрытием на первой поверхности предназначено для перенаправления широкополосного излучения без искажений, характерных для зеркал с задним нанесением отражающего слоя, где часть энергии теряется и искажается при прохождении через толщу подложки. Размер 40 на 40 мм делает элемент удобным для установки в стандартные оправы и оптические скамьи среднего масштаба, широко распространённые в лабораторной практике. Плоскостность поверхности на уровне λ/4 обеспечивает достаточную точность формы для большинства технических задач, а покрытие, рассчитанное на диапазон от красного видимого света до дальнего инфракрасного излучения, расширяет область применения зеркала на тепловизионные и ИК-спектроскопические системы, где требуется стабильная отражательная способность на протяжении широкого спектрального интервала. Универсальность спектрального диапазона делает это зеркало пригодным для использования в составе многоцелевых оптических стендов без замены компонента при переключении между разными источниками излучения.
Характеристики
- Тип: зеркало с покрытием на первой поверхности
- Размер: 40 x 40 мм
- Плоскостность поверхности: λ/4
- Рабочий диапазон покрытия: 700–10000 нм
- Форма: плоское квадратное зеркало
Отрасли применения
Зеркало используется в ИК-спектрометрах, тепловизионном оборудовании, лазерных установках среднего ИК-диапазона и оптических скамьях для научных и промышленных исследований, где требуется точное и стабильное отражение широкополосного излучения. Кроме того, такие зеркала применяются в системах пирометрии и в аналитическом оборудовании для дистанционного контроля температуры объектов.

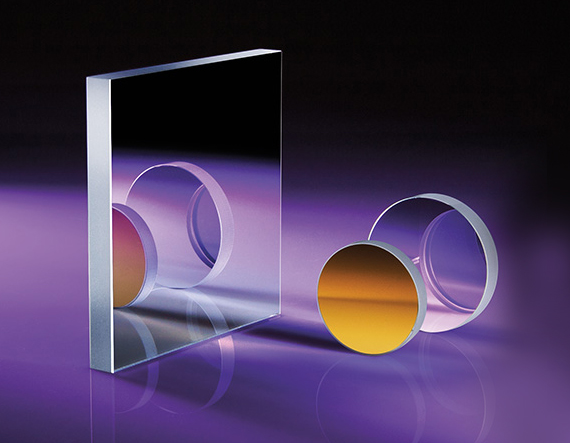

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
