Поставщик
|
Edmund Optics |
|
Артикул
|
34-365 |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Края
|
Ground, protective bevel as needed |
|
Параллельность (угл. сек)
|
30.00 |
|
Толщина (мм)
|
5.00 |
|
Допуск по толщине (мм)
|
±0.20 |
|
Тип
|
Flat Mirror |
|
Диапазон длин волн (нм)
|
450 - 650 |
|
Длина (мм)
|
40.00 |
|
Ширина (мм)
|
40.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Чистая апертура (%)
|
90.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Спецификация покрытия
|
Ravg >95% @ 450 - 650nm |
|
Допуск на размер (мм)
|
+0.00/-0.20 |
|
Размеры (мм)
|
40.0 x 40.0 |
|
Качество поверхности
|
20-10 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
Fused Silica |
|
Плоскостность поверхности
|
λ/20 |
Описание
Зеркало с покрытием на первой поверхности отличается тем, что отражающий слой нанесён непосредственно на переднюю (обращённую к пучку) грань подложки, а не на заднюю, как в бытовых зеркалах. Такая конструкция исключает двойное отражение и связанное с ним паразитное изображение (гостовое отражение), возникающее при прохождении света через толщу стекла в зеркалах со вторым типом покрытия. Отражающий слой представляет собой металлическое или диэлектрическое многослойное покрытие, подобранное под заданный рабочий спектральный диапазон, а плоскостность поверхности контролируется с высокой точностью для сохранения качества волнового фронта отражённого излучения.
Характеристики
- Тип: зеркало с покрытием на первой поверхности
- Размер: 40 x 40 мм
- Рабочий диапазон покрытия: 450-650 нм
- Плоскостность поверхности: λ/20
- Отсутствие вторичных (гостовых) отражений благодаря переднему расположению покрытия
Отрасли применения
Зеркала с покрытием первой поверхности применяются в прецизионных оптических системах формирования изображения, лазерных резонаторах, интерферометрах и измерительных приборах, где недопустимы паразитные отражения и искажения волнового фронта. Высокая точность плоскостности λ/20 делает элемент пригодным для метрологических задач и построения высококачественных проекционных или сканирующих оптических систем в видимом диапазоне. Средний размер зеркала 40 на 40 мм удобен для монтажа в стандартные держатели оптических скамей и позволяет использовать элемент как в лабораторных прототипах, так и в компактных серийных приборах, где требуется устойчивое к вибрациям крепление отражающей поверхности.
Описание семейства продуктов
- Прецизионная подложка из плавленого кварца
- 20–10 качества поверхности
- Низкий коэффициент теплового расширения

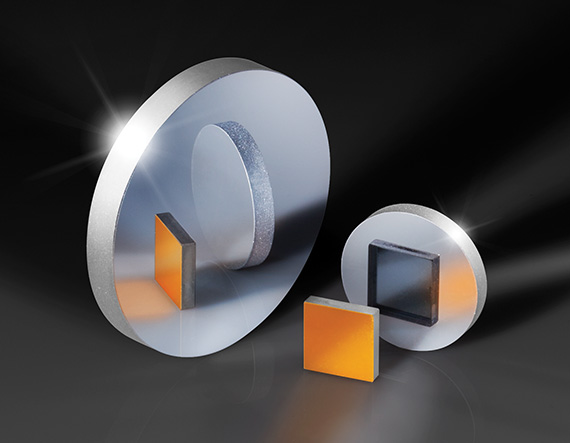

Поверхностные зеркала TECHSPEC® λ/20 First отполированы до лучших в отрасли характеристик точности поверхности и качества, чтобы свести к минимуму ошибку отраженного волнового фронта. Эти зеркала имеют прецизионную подложку из плавленого кварца с низким коэффициентом теплового расширения. Доступны несколько вариантов покрытия, что позволяет интегрировать эти зеркала в приложения, охватывающие видимый и инфракрасный спектры. Поверхностные зеркала TECHSPEC® λ/20 First идеально подходят для управления лучом и отражения и доступны в различных размерах, толщинах и вариантах покрытия.
