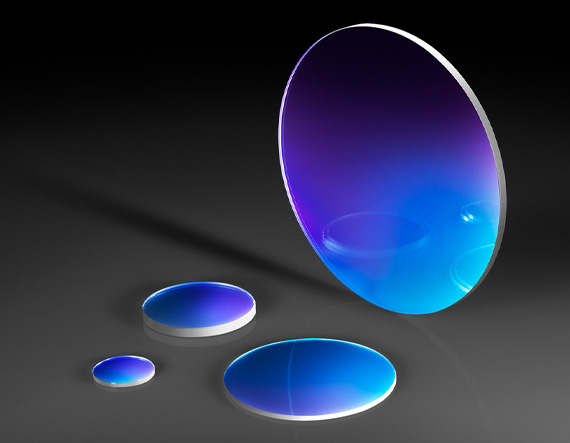

Оптическое окно из сапфира, без покрытия, диаметр: 40.0 мм

Описание

Оптическое окно 48-921 компании Edmund Optics сделано из сапфир (монокристаллический), диаметром 40.0 мм, толщина — не указана производителем, обычно 2–6 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.

Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.

Обе стороны окна изготовлены плоскопараллельными — то есть строго параллельными друг другу, — благодаря чему проходящий через окно свет не отклоняется в сторону и не меняет своего направления, а лишь немного смещается вбок на толщину самого стекла, что не мешает точной работе прибора.

При выборе такого окна для конкретной задачи важно учитывать не только материал и покрытие, но и толщину: более толстое окно прочнее механически и лучше выдерживает перепады давления, а более тонкое — меньше смещает и искажает проходящий свет, поэтому производитель обычно предлагает один и тот же диаметр окна в нескольких вариантах толщины на выбор.

Характеристики

• Артикул: 48-921; производитель: Edmund Optics
• Тип: плоское окно
• Диаметр: 40.0 мм
• Толщина: не указана производителем, обычно 2–6 мм
• Материал: сапфир (монокристаллический)
• Покрытие: отсутствует

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Особенно высокая твердость поверхности, химическая стойкость
• Передает волны в диапазоне от УФ до среднего инфракрасного диапазона.
• Тоньше и прочнее, чем стандартные стеклянные окна

Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для требовательных приложений (таких как лазерные системы) благодаря их исключительной твердости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и устойчивости к обычным химическим кислотам и щелочам. Сапфир является вторым самым твердым кристаллом после алмаза, и из-за его структурной прочности сапфировые окна можно сделать намного тоньше, чем другие обычные диэлектрические окна с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристаллический оксид алюминия (Al₂O₃) и подходит для пропускания в диапазоне от 0,2 до 5,5 мкм.
