Поставщик
|
Edmund Optics |
|
Артикул
|
56-985 |
|
Типы изделий
|
объективы |
|
Max оптическое увеличение (К), крат
|
3 |
|
Min оптическое увеличение (К), крат
|
3 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Производитель
|
Mitutoyo |
|
Стиль
|
Finite Conjugate |
|
Примечание
|
Image is formed 280mm from specimen (170mm from the mounting flange) |
|
Поле зрения, диаметр полевого окуляра 18 (мм)
|
6 |
|
Поле зрения, диаметр полевого окуляра 24 (мм)
|
8 |
|
Глубина резкости (мкм)
|
34 |
|
Разрешающая способность (мкм)
|
3.06 |
|
Рабочее расстояние (мм)
|
77 |
|
Вес (г)
|
55 |
|
Тип
|
Microscope Objective |
|
Монтажная резьба
|
M26 x 36 TPI |
|
Числовая апертура NA
|
0.09 |
|
Максимальный диаметр (мм)
|
30.0 |
|
Увеличение
|
3X |
|
Длина (мм)
|
33.00 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
2.90mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
2.10mm |
Описание

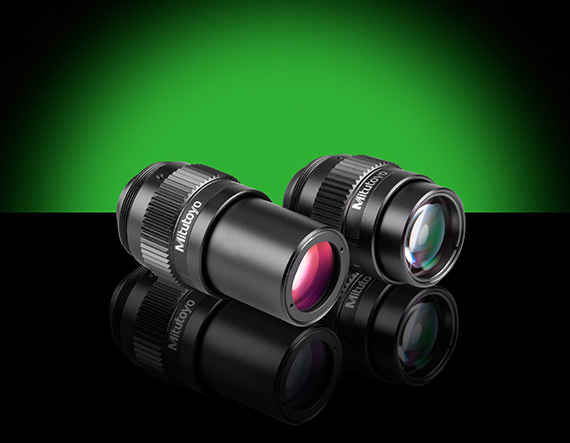

Телецентрический объектив Mitutoyo 3X занимает промежуточное место в линейке по балансу между детализацией и рабочим полем зрения. Это увеличение удобно там, где задача не требует предельного разрешения 5X или 10X, но обычная 1X оптика уже недостаточно хорошо выявляет мелкие детали. Типичные применения включают инспекцию мелкой маркировки, анализ коротких дорожек и контактов, контроль поверхностей после литья или химической обработки.
Как и остальные объективы серии Mitutoyo, этот артикул реализует телецентрическую схему пространства объекта: изображение формируется без перспективных искажений, и размеры структур в плоскости объекта остаются постоянными при небольших изменениях рабочего расстояния. Это принципиально отличает телецентрические объективы от обычных и делает их незаменимыми в системах, где точность измерений важнее прочих соображений.
Большое рабочее расстояние серии Mitutoyo сохраняется и для увеличения 3X, что позволяет размещать между объективом и объектом осветители, кондиционеры воздуха, а также манипуляторы и захваты для ориентирования деталей. Это особенно ценно при встраивании объектива в автоматизированные линии, где механика транспортировки деталей требует свободного пространства над зоной контроля.
Артикул 56-985 подходит для задач оптического gauging, инспекции небольших механических компонентов, анализа поверхностей и калибровки измерительных систем. Унифицированная механика серии Mitutoyo упрощает замену этого объектива на более или менее кратный без переделки оптического тракта.
Характеристики
- Бренд: Edmund Optics
- Артикул: 56-985
- Телецентрический объектив Mitutoyo
- первичное увеличение: 3X
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
