Поставщик
|
Edmund Optics |
|
Артикул
|
89-623 |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Длина волны
|
450-10000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с серебряным покрытием |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
450 - 10000 |
|
Диапазон длин волн (мкм)
|
0.45 - 10 |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Right Angle Mirror |
|
Длина гипотенузы (мм)
|
4.2 |
|
Чистая апертура CA (мм)
|
2.6 x 3.5 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Спецификация покрытия
|
Ravg >98% @ 450 - 2000nmRavg >98% @ 2000 - 10,000nm |
|
Допуск на размер (мм)
|
±0.1 |
|
Длина катетов (мм)
|
3.0 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
Описание
Прямая треугольная зеркальная призма из стекла N-BK7 представляет собой призму с прямоугольным поперечным сечением, на гипотенузную грань которой нанесено серебряное отражающее покрытие, обеспечивающее эффективное отражение падающего излучения. Серебряное покрытие обладает высоким коэффициентом отражения в широком спектральном диапазоне от 450 до 10000 нм, охватывающем видимую и значительную часть инфракрасной области, что делает призму универсальным элементом для изменения направления пучка. Небольшая длина катетов 3 мм соответствует компактному формату призмы. Прямоугольная форма поперечного сечения призмы с углом 90 градусов между катетами делает её удобной заменой обычному плоскому зеркалу там, где требуется механически более стабильная и защищённая от повреждений отражающая поверхность.
Характеристики
- Тип: прямая треугольная зеркальная призма
- Материал: N-BK7
- Покрытие: серебряное, диапазон 450-10000 нм
- Длина катетов: 3 мм
- Поставщик: Edmund Optics
- Артикул: 89-623
Отрасли применения
Миниатюрные зеркальные призмы применяются для изменения направления оптической оси на 90° в компактных оптических схемах, включая волоконно-оптические модули, лазерные диодные сборки, приборы для ИК-спектроскопии и научные измерительные установки, где требуется отражение широкого спектрального диапазона в ограниченном пространстве. Кроме того, компактные зеркальные призмы такого типа часто используются взамен обычных зеркал там, где важна дополнительная механическая защита отражающего покрытия внутри стеклянного тела призмы.

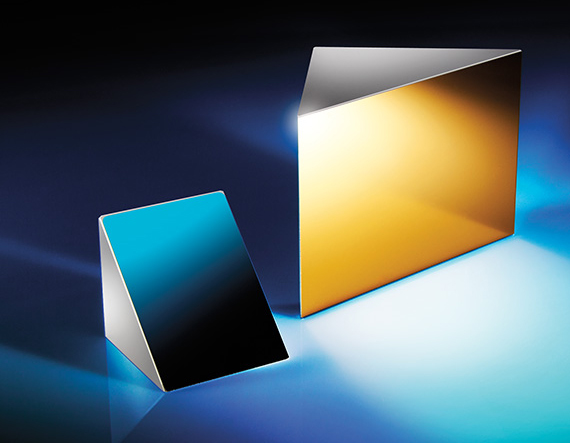

Описание семейства продуктов
- Отражает свет под углом 90 °.
- Идеально подходит для выравнивания системы.
- Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра
Зеркала TECHSPEC® Right Angle доступны с улучшенным алюминиевым, защищенным золотым или защищенным серебряным покрытием. Зеркала с прямым углом отражают падающий свет под углом 90°, легко монтируются и имеют решающее значение во многих оптических системах. Эти зеркала идеально подходят для приложений, требующих точного выравнивания и высокой производительности.
