Поставщик
|
Edmund Optics |
|
Артикул
|
45-568 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø38.1 мм |
|
Подложка
|
Sapphire (Al2O3) |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Плоскостность поверхности
|
2λ (typical) |
|
Качество поверхности
|
80-50 |
|
Шероховатость поверхности (мкм)
|
0.1 per Inch |
|
Допуск по толщине (мм)
|
±0.05 |
|
Тип
|
Защитное окно |
|
Диапазон длин волн (мкм)
|
0.2 - 5.5 |
|
Диапазон длин волн (нм)
|
200 - 5500 |
|
Модуль Юнга (ГПа)
|
435 |
|
Твердость по Кнупу (ГПа)
|
1900 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Коэффициент Пуассона
|
0.27 |
|
Параллельность (угл. мин)
|
≤3.5 |
|
Ориентация оси
|
Random |
|
Индекс преломления nd
|
1.77 |
|
Плотность (г / см3)
|
3.97 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
8.8 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
1.00 |
|
Диаметр (мм)
|
38.10 ±0.25 |
|
Чистая апертура (%)
|
≥90 |
|
Двулучепреломление (нет)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Число Аббе (vd)
|
72.24 |
Описание
Оптическое окно из сапфира Edmund Optics, артикул 45-568, предназначен для работы в области: широкий спектральный диапазон. Параметры конкретной модификации: диаметр 38,1 мм. Изделие позволяет реализовать стабильную оптическую функцию в компактной или крупноапертурной сборке. Плоско-параллельный элемент защищает внутреннюю оптику от пыли, среды и механических воздействий, сохраняя передачу полезного излучения.
Исполнение — без покрытия. Характеристики изделия согласуют с источником излучения, геометрией оптического тракта и типом приёмника. Компонент может работать самостоятельно либо входить в многокомпонентный модуль.
Характеристики
Материал, толщина и плоскостность определяют потери, прочность и влияние на фронт волны. Оправка не должна деформировать пластину. Указанные параметры (диаметр 38,1 мм) определяют механическую посадку, рабочую апертуру и условия оптической юстировки.
При эксплуатации важно исключить механический перекос, пыль и отпечатки на рабочих поверхностях. Для лазерных систем отдельно проверяют плотность мощности, поляризацию и угол падения; эти факторы влияют на эффективность покрытия и качество сформированного пучка.
Отрасли применения
Основные задачи: прочностные окна, вакуумные камеры, ИК- и УФ-приборы. Компонент востребован в научных исследованиях, лазерных технологиях, промышленной автоматизации, системах машинного зрения и оптическом приборостроении.
Корректное сочетание с держателем, источником и приёмным каналом позволяет использовать заданные характеристики в полной мере и получить стабильный результат при длительной эксплуатации без упоминания коммерческих условий.
Описание семейства продуктов
- Особенно высокая твердость поверхности, химическая стойкость
- Передает волны в диапазоне от УФ до среднего инфракрасного диапазона.
- Тоньше и прочнее, чем стандартные стеклянные окна

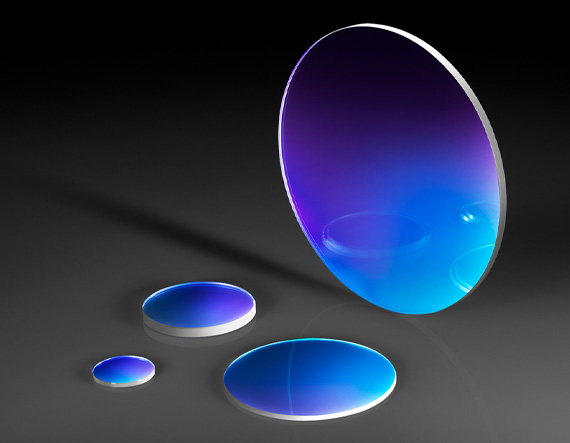

Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для требовательных приложений (таких как лазерные системы) благодаря их исключительной твердости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и устойчивости к обычным химическим кислотам и щелочам. Сапфир является вторым самым твердым кристаллом после алмаза, и из-за его структурной прочности сапфировые окна можно сделать намного тоньше, чем другие обычные диэлектрические окна с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристаллический оксид алюминия (Al2O3) и подходит для пропускания в диапазоне от 0,2 до 5,5 мкм.
