Поставщик
|
Edmund Optics |
|
Артикул
|
39-722 |
|
Покрытие
|
Laser V-Coat (1030nm) |
|
Размер
|
Ø38.1 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 1030nm, 20ns, 20Hz |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs <0.25% @ 1030nm |
|
Чистая апертура (%)
|
90 |
|
Тип
|
Laser Line Window |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Качество поверхности
|
10-5 |
|
Диаметр (мм)
|
38.10 +0.00/-0.10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Покрытие
|
Laser V-Coat (1030nm) |
|
Расчетная длина волны DWL (нм)
|
1030 |
Описание

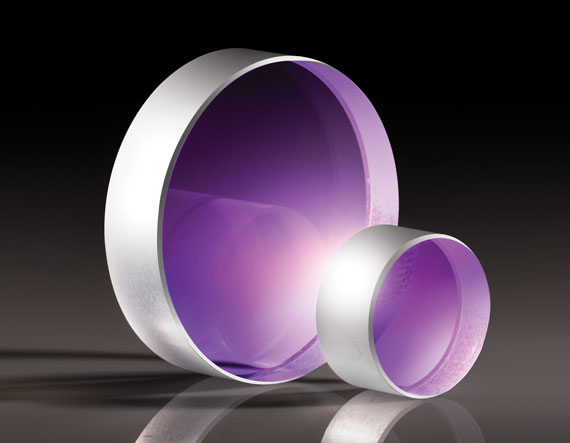

Окно для мощных лазеров из плавленого кварца, волновой фронт λ/10, 1030 нм, Ø38,1 мм, толщина 6,35 мм. Оптическое окно из плавленого кварца защищает внутренние части мощного лазерного узла и сохраняет прохождение излучения 1030 нм. Передаваемый волновой фронт λ/10 ограничивает внесенные искажения, а толщина 6,35 мм повышает механическую прочность при установке.
При проектировании оптической схемы сопоставляют спектральные характеристики, апертуру, фокусное расстояние или угловую конфигурацию с параметрами источника и приемника. Установку выполняют в чистой зоне, без перекоса, ударных нагрузок и чрезмерного усилия. После монтажа проверяют центрирование относительно оптической оси, надежность фиксации и отсутствие нежелательной засветки.
Работа в расчетном режиме помогает получить воспроизводимый результат. Для лазерного оборудования дополнительно контролируют плотность мощности, направление пучка и соблюдение требований безопасности.
Характеристики
- Артикул: 39-722
- Производитель: Edmund Optics
- Наименование: Окно для мощных лазеров из плавленого кварца, волновой фронт λ/10, 1030 нм, Ø38,1 мм, толщина 6,35 мм
- Монтаж: совместимая оптическая механика
- Эксплуатация: защита рабочих поверхностей от пыли, отпечатков и царапин
Отрасли применения
Изделие применяется в лазерных корпусах, защитных перегородках, измерительных системах и промышленных установках. Конкретная конфигурация выбирается по требованиям проекта, рабочей длине волны и условиям эксплуатации.
Описание семейства продуктов
- Качество поверхности: 10–5
- Гарантированные пороговые значения повреждений при проектных длинах волн
- Доступны диаметры от 12,7 до 50,8 мм
- Доступны подложки без покрытия
Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
