Поставщик
|
Edmund Optics |
|
Артикул
|
11-272 |
|
Покрытие
|
Laser Ultra V-Coat (1030nm) |
|
Размер
|
Ø38.1 мм |
|
Тип
|
Laser Line Window |
|
Модуль Юнга (ГПа)
|
73 |
|
Твердость по Кнупу (ГПа)
|
522 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Плотность (г / см3)
|
2.2 |
|
Индекс преломления nd
|
1.458 |
|
Коэффициент Пуассона
|
0.16 |
|
Число Аббе (vd)
|
67.7 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Качество поверхности
|
10-5 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Расчетная длина волны DWL (нм)
|
1030 |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 1030nm, 20ns, 20Hz |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Диаметр (мм)
|
38.10 +0.00/-0.10 |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser Ultra V-Coat (1030nm) |
|
Чистая апертура (%)
|
90 |
Описание
Прецизионное окно 11-272 компании Edmund Optics оптимизировано для длины волны 1030 нм — рабочей линии иттербиевых (Yb) лазерных источников — и обладает особо низким остаточным отражением (ultra-low reflectivity), достигаемым за счёт специализированного многослойного просветляющего покрытия, подобранного под конкретную длину волны, а не под широкий спектральный диапазон.
Плоскостность рабочих поверхностей составляет λ/10 (632,8 нм) — один из наиболее строгих классов точности изготовления плоской оптики, обеспечивающий минимальное искажение волнового фронта проходящего лазерного пучка, что критично для сохранения дифракционно-ограниченного качества пучка в высокоточных лазерных системах и интерферометрах.
Диаметр окна — 38,1 мм (1,5 дюйма). Сочетание сверхнизкого остаточного отражения и высокой плоскостности делает окно пригодным для установки внутри резонаторов мощных фемто- и пикосекундных Yb-лазеров и усилителей, где паразитные переотражения способны провоцировать нежелательную генерацию или модуляцию мощности.
Характеристики
- Артикул: 11-272; производитель: Edmund Optics
- Тип: прецизионное окно с ультранизким остаточным отражением
- Рабочая длина волны: 1030 нм
- Плоскостность поверхности: λ/10 (632,8 нм)
- Диаметр: 38,1 мм
- Материал: оптическое стекло/кварц
- Особенность: узкополосное покрытие с минимальным остаточным отражением на 1030 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Резонаторы и усилительные тракты мощных Yb-лазеров
- Фемто- и пикосекундная лазерная физика
Описание семейства продуктов
- <Покрытия лазерной линии с коэффициентом отражения 0,1%
- Параметры длины волны Nd:YAG и Yb:YAG
- Снижение типичных потерь лазерной системы на 3 % (по сравнению с указанной системой с 0,25 % с 10 передающей оптикой)
- Улучшенная передача уменьшает обратные отражения, призрачные изображения и рассеянный свет.

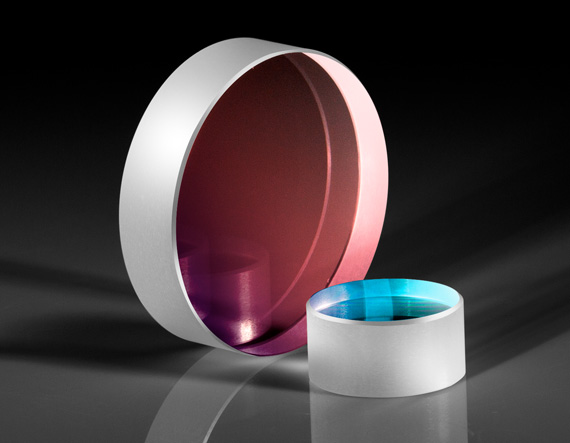

TECHSPEC® λ/10 Окна со сверхнизкой отражательной способностью имеют просветляющие покрытия с коэффициентом отражения менее 0,1 % на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. Окна со сверхнизкой отражательной способностью TECHSPEC λ/10 доступны в диапазоне лазерных V-покрытий от 266 до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.
