Поставщик
|
Edmund Optics |
|
Артикул
|
39-610 |
|
Покрытие
|
Laser Mirror (343nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Yb:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
38.1 x 25.4 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
343 |
|
Покрытие
|
Laser Mirror (343nm) |
|
Порог повреждения, импульсный
|
5 J/cm2 @ 343nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 343nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало для работы с Yb:YAG лазером данного исполнения обладает увеличенными по сравнению с миниатюрными аналогами габаритами и рассчитано на функционирование в широком диапазоне углов падения — от нормального (0°) до 45 градусов, что расширяет универсальность его применения в различных оптических схемах без необходимости подбора отдельного зеркала под каждый конкретный угол установки. Подложка зеркала выполнена из оптического материала с высокой плоскостностью поверхности, на которую нанесено диэлектрическое многослойное покрытие, обеспечивающее высокий коэффициент отражения на рабочей длине волны 343 нм при сохранении устойчивости к воздействию мощного лазерного излучения ультрафиолетового диапазона.
Характеристики
- Назначение: работа с Yb:YAG лазерными системами
- Размер: 38.1 x 25.4 мм
- Рабочая длина волны: 343 нм (третья гармоника Yb:YAG лазера)
- Диапазон рабочих углов падения: 0–45°
- Тип покрытия: диэлектрическое высокоотражающее для УФ-диапазона
Отрасли применения
Зеркала данного типа применяются в оптических трактах промышленных лазерных установок для микрообработки, гравировки и прецизионной резки материалов на ультрафиолетовой длине волны, где широкий диапазон рабочих углов позволяет использовать одно и то же зеркало в различных узлах системы доставки излучения — от резонатора до выходного тракта сканирующей головки. В научных лабораториях, занимающихся исследованиями фемтосекундной и наносекундной лазерной физики, подобные зеркала используются при построении гибких оптических схем с изменяемой геометрией хода луча. Больший размер зеркала по сравнению с миниатюрными аналогами делает его пригодным для работы с пучками увеличенного диаметра, что типично для мощных промышленных лазерных источников. Также такие зеркала применяются в системах генерации гармоник и в исследовательских комплексах, где требуется гибкость в компоновке оптической схемы без потери лучевой стойкости и коэффициента отражения покрытия.

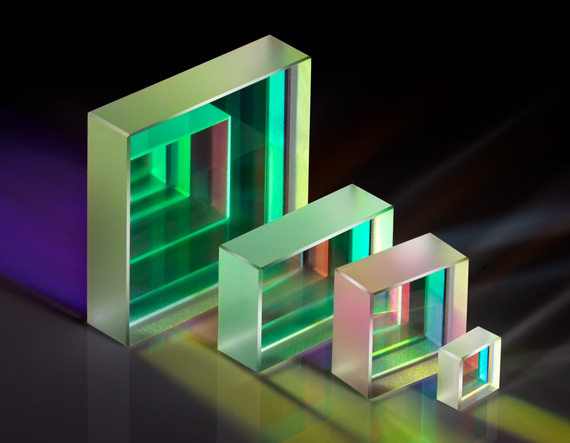

Описание семейства продуктов
- >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
- Гарантированные высокие пороги повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser
Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
