Поставщик
|
Edmund Optics |
|
Артикул
|
11-314 |
|
Покрытие
|
Laser Mirror (1030nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Yb:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
38.1 x 25.4 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
1030 |
|
Покрытие
|
Laser Mirror (1030nm) |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 1030nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 1030nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание

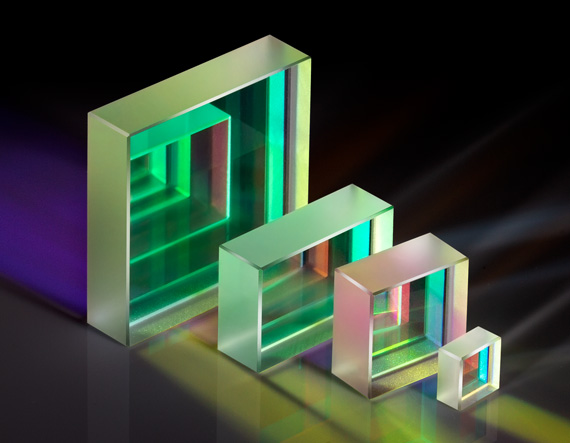

Зеркало для работы с Yb:YAG лазером представляет собой оптический элемент с диэлектрическим многослойным покрытием, рассчитанным на максимальное отражение излучения с длиной волны 1030 нм — характерной для лазеров на основе иттербий-легированного иттрий-алюминиевого граната, широко применяемых в мощных импульсных и непрерывных лазерных системах. Диэлектрическое покрытие в отличие от металлического обеспечивает существенно более высокий коэффициент отражения и лучевую стойкость, что критично при работе с высокоэнергетическим лазерным излучением, где даже минимальное поглощение способно привести к деградации или разрушению покрытия. Прямоугольная форма зеркала размером 38.1 на 25.4 мм и заявленный рабочий диапазон углов падения от 0 до 45 градусов говорят о конструкции, оптимизированной для использования в резонаторах и трактах транспортировки пучка при различных геометриях установки, что даёт разработчикам лазерных систем гибкость при компоновке оптической схемы.
Характеристики
- Назначение: зеркало для Yb:YAG лазерных систем
- Размер: 38.1 x 25.4 мм
- Рабочая длина волны: 1030 нм
- Угол падения: 0-45°
- Диэлектрическое высокоотражающее покрытие
Отрасли применения
Такие зеркала применяются в резонаторах твердотельных лазеров, системах транспортировки и наведения лазерного луча, а также в промышленных лазерных комплексах для резки, сварки и маркировки материалов. Их используют в лазерной технике, научных исследованиях фемтосекундной и наносекундной физики, а также в оборонных и медицинских лазерных установках, работающих на длине волны 1030 нм.
Описание семейства продуктов
- >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
- Гарантированные высокие пороги повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser
Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
