Поставщик
|
Edmund Optics |
|
Артикул
|
86-573 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
35 мм |
|
Серия объектива
|
HP |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
23.2mm - 5.9° |
|
Резьба фильтра
|
M37 x 0.75 (Female) |
|
Крепление
|
C-Mount |
|
Количество элементов (групп)
|
7 (6) |
|
Числовая апертура NA, сторона объекта
|
0.029 |
|
Внешний диаметр (мм)
|
48.1 |
|
Стиль
|
VIS |
|
Тип
|
Fixed Focal Length Lens |
|
Вес (г)
|
226 |
|
Оптимизированный формат сенсора камеры
|
1" |
|
Максимальная длина (мм)
|
65.8 |
|
Минимальная длина (мм)
|
60 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
31.0mm - 7.8° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
37.5mm - 9.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
41.4mm - 10.4° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
46.6mm - 11.7° |
|
Горизонтальное поле зрения, датчик 2/3 "
|
57.0mm - 14.3° |
|
Горизонтальное поле зрения, датчик 1 дюйм
|
83.4mm - 20.7° |
|
Горизонтальное поле зрения, сенсор 1,1 дюйма
|
92.8mm - 22.9° |
|
Искажение (%)
|
<-1.5 |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
200 - &infin |
|
Апертура (f / #)
|
f/1.8 - f/16 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
92.8mm - 22.9° |
|
Максимальный формат сенсора
|
1.1" |
|
Фокусное расстояние FL (мм)
|
35.00 |
Описание

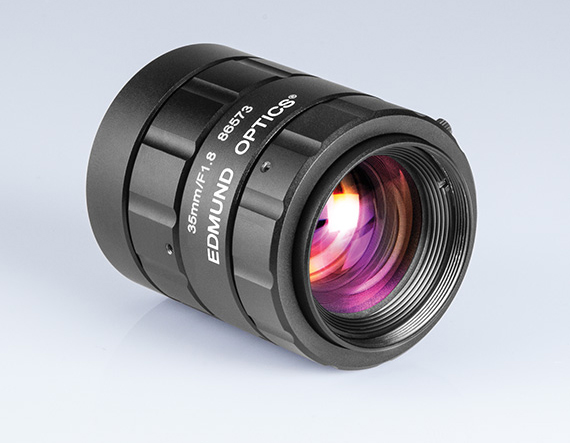

Объектив HP серии с фиксированным фокусным расстоянием 35 мм для сенсоров 1.1" предназначен для высокоточных систем машинного зрения, где требуется сочетание высокого разрешения и стабильной геометрии изображения. Оптическая схема объектива оптимизирована под современные матрицы с малым шагом пикселя, что позволяет уверенно использовать его в задачах измерения и инспекции с повышенными требованиями к детализации. Фокусное расстояние 35 мм обеспечивает умеренно узкий угол обзора, удобный для контроля объектов среднего размера с комфортного рабочего расстояния.
Корпус объектива HP рассчитан на промышленную эксплуатацию и обеспечивает устойчивость к вибрациям и температурным колебаниям. Предусмотрены кольца ручной регулировки фокуса и диафрагмы с возможностью их фиксации для предотвращения случайного смещения настроек. Объектив хорошо интегрируется в модульные системы и может использоваться в составе многокамерных комплексов, ориентированных на точный контроль геометрии и качества продукции.
Характеристики
- Фиксированное фокусное расстояние 35 мм.
- Рассчитан на сенсоры формата 1.1".
- Высокое разрешение для задач измерения и инспекции.
- Умеренно узкий угол обзора для контроля объектов среднего размера.
- Промышленный корпус с возможностью фиксации фокуса и диафрагмы.
- Стабильная работа при вибрациях и изменении температуры.
- Совместимость с промышленными камерами машинного зрения.
Отрасли применения
- Метрологические и инспекционные системы.
- Контроль геометрии и расположения деталей.
- Инспекция печатных плат и прецизионных узлов.
- Системы технического зрения в роботизированных комплексах.
- Лабораторные стенды по анализу изображений высокого разрешения.
- Учебные комплексы по промышленной оптике.
