Поставщик
|
Edmund Optics |
|
Артикул
|
35-186 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
35 мм |
|
Числовая апертура
|
f/8 |
|
Серия объектива
|
Cr |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Передний диаметр (мм)
|
26 |
|
Вес (г)
|
65 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (6) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
36.69 |
|
Передняя резьба
|
M25.5 x 0.5 (Male) |
|
Резьба фильтра
|
M30.5 x 0.5 with required adapter #89-942 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
38.5mm - 14.2° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
15.7mm - 5.9° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
21.0mm - 7.8° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
25.4mm - 9.4° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
28.0mm - 10.4° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
31.5mm - 11.7° |
|
Диаметр (мм)
|
33.8 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
165 - &infin |
|
Апертура (f / #)
|
f/8.0 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
38.5mm - 14.2° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
35.00 |
Описание

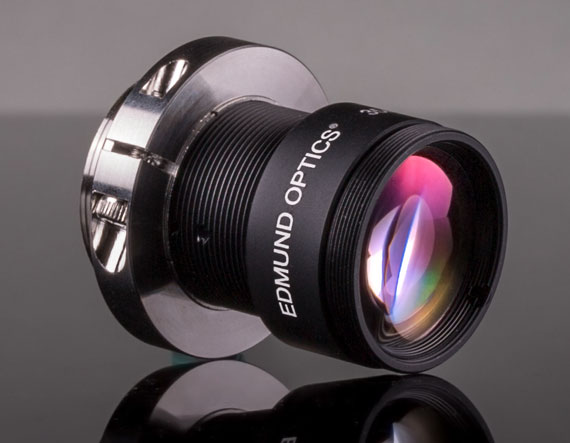

Объектив Cr серии с фокусным расстоянием 35 мм и апертурой f/8.0 предназначен для задач, где требуется узкий угол обзора, высокая точность измерений и большая глубина резкости. Длиннофокусная оптика позволяет детально рассматривать небольшие объекты на удобном рабочем расстоянии, а закрытая диафрагма f/8.0 обеспечивает расширенную зону резкости, что особенно важно при инспекции трёхмерных деталей и сборочных узлов. Оптическая схема ориентирована на получение высоко контрастного изображения с минимальными аберрациями.
Промышленный корпус серии Cr обеспечивает жёсткую фиксацию оптических элементов и устойчивость к вибрациям, ударам и температурным колебаниям. Регулируемые и фиксируемые кольца фокуса и диафрагмы дают возможность точно настроить объектив и сохранить параметры при длительной эксплуатации. Объектив 35 мм f/8.0 хорошо подходит для метрологических и инспекционных систем, где приоритет — точность размеров и стабильность резкости по глубине сцены.
Характеристики
- Фиксированное фокусное расстояние 35 мм.
- Апертура f/8.0.
- Узкий угол обзора для детальной инспекции.
- Большая глубина резкости для трёхмерных объектов.
- Высокое разрешение и контраст.
- Промышленный корпус с фиксацией настроек.
- Ручная регулировка фокуса и диафрагмы.
Отрасли применения
- Метрологические системы и измерительные стенды.
- Контроль сложных по рельефу деталей.
- Инспекция сборочных единиц и узлов.
- Системы машинного зрения при яркой подсветке.
- Лабораторные стенды по оптическим измерениям.
- Учебные комплексы по измерительной оптике.
