Поставщик
|
Edmund Optics |
|
Артикул
|
33-676 |
|
Тип линз
|
жидкостные |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
35 мм |
|
Числовая апертура
|
f/5 |
|
Особенности объектива
|
с жидкостной линзой |
|
Серия объектива
|
Cx |
|
Фокусное расстояние
|
5-50 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Drivers, cables and software are not included. |
|
Модель интегрированной жидкой линзы
|
Corning® Varioptic® A-39N0 |
|
Вес (г)
|
51 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Внешний диаметр (мм)
|
30 |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
38.08 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
58.3mm - 13.2° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
31.7mm - 7.2° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
38.4mm - 8.7° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
42.4mm - 9.6° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
47.7mm - 10.8° |
|
Рабочее расстояние (мм)
|
225 - &infin |
|
Апертура (f / #)
|
f/5 |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
35.00 |
Описание

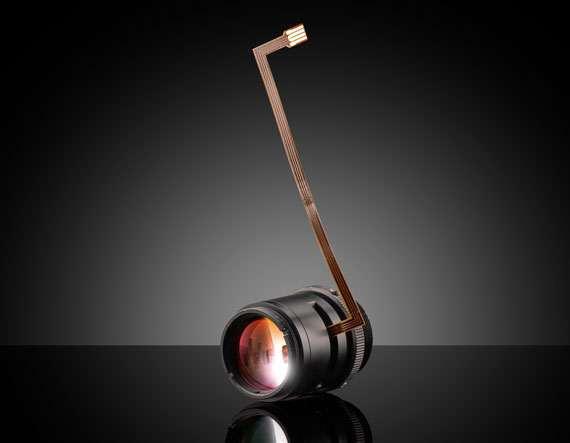

Объектив Cx серии (артикул 33-676, реализуется через Edmund Optics) построен на основе жидкостной линзы, имеет фиксированное фокусное расстояние 35 мм и относительное отверстие f/5.
Жидкостная линза — это принципиально иной тип оптического элемента: вместо цельного куска твёрдого стекла с жёстко заданной формой поверхности она содержит герметично запаянный объём прозрачной жидкости, форма поверхности которой (а значит, и её оптическая сила, то есть фокусное расстояние) меняется под действием электрического напряжения, приложенного к специальным электродам, — это позволяет управлять фокусировкой объектива электрически, вообще без каких-либо движущихся механических частей.
У обычного объектива с механической фокусировкой изменение фокуса требует физического перемещения линз внутри объектива моторчиком или вручную, что занимает время и подвержено механическому износу, — в объективе на жидкостной линзе перефокусировка происходит почти мгновенно, бесшумно и без движущихся частей, что заметно повышает надёжность и долговечность объектива при частой смене фокусного расстояния.
Относительное отверстие f/5 определяет количество света, которое объектив способен собрать: это умеренное значение, типичное для промышленных объективов, где важен баланс между яркостью изображения и достаточной глубиной резкости.
Такие объективы с жидкостными линзами применяют в задачах машинного зрения, где объект контроля может находиться на разном, заранее не фиксированном расстоянии от камеры и требуется быстрая автоматическая перефокусировка без механических подвижных частей объектива, — например, при контроле деталей разной высоты на одной производственной линии.
Характеристики
- Артикул: 33-676; производитель: Edmund Optics
- Тип: объектив с фиксированным фокусным расстоянием на основе жидкостной линзы
- Серия: Cx
- Фокусное расстояние: 35 мм
- Относительное отверстие: f/5
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
