Поставщик
|
Edmund Optics |
|
Артикул
|
43-467 |
|
Диаметр
|
35 мм |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Фокусное расстояние
|
15 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Тип
|
Spherical Mirror |
|
Допуск по толщине (мм)
|
±0.5 |
|
Радиус R1 (мм)
|
30.00 |
|
Толщина кромки ET (мм)
|
6.0 |
|
Чистая апертура (%)
|
90 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nmRavg >90% @ 400 - 2000nm |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Апертура (f / #)
|
f/0.43 |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 |
|
Диаметр (мм)
|
35.00 ±0.50 |
|
Качество поверхности
|
80-50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Подложка
|
N-BK7 |
Описание
Вогнутое сферическое зеркало 43-467 компании Edmund Optics имеет диаметр 35 мм и фокусное расстояние 15 мм — то есть относительно короткое фокусное расстояние при заданном диаметре, характерное для собирающих отражающих элементов конденсорных и осветительных систем, а также компактных фокусирующих узлов. Покрытие Protected Aluminum эффективно работает в широком диапазоне 400–2000 нм.
В отличие от линзы, вогнутое зеркало не вносит хроматических аберраций, поскольку фокусировка отражённого излучения не зависит от длины волны, что делает его предпочтительным решением в широкополосных и мультиспектральных оптических системах, где линзовое решение потребовало бы дорогостоящей ахроматической коррекции.
Такие зеркала применяются в качестве собирающих элементов конденсорных осветителей, фокусирующих узлов малогабаритных спектрометров, а также в схемах с внеосевым отражающим параболоидом или сферическим сегментом, где важна независимость фокусировки от рабочей длины волны.
Характеристики
- Артикул: 43-467; производитель: Edmund Optics
- Тип: вогнутое (собирающее) сферическое зеркало
- Диаметр: 35 мм; фокусное расстояние: 15 мм
- Покрытие: Protected Aluminum, диапазон 400–2000 нм
- Материал подложки: оптическое стекло
- Ахроматичность, присущая отражающей оптике
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Конденсорные осветительные системы
- Фокусирующие узлы малогабаритных спектрометров

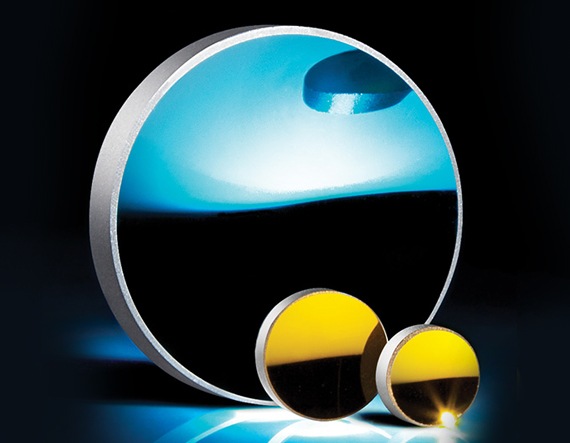

Описание семейства продуктов
- Идеально подходит для фокусировки света.
- Варианты алюминиевого и золотого покрытия
- Доступны размеры от 9 до 50 мм.
Эти вогнутые сферические зеркала имеют полированную сферическую поверхность, металлическое покрытие и изогнутую заднюю часть. Каждое зеркало имеет положительное фокусное расстояние и фокусирует падающий свет. Все вогнутые сферические зеркала First Surface имеют стеклянную подложку.
