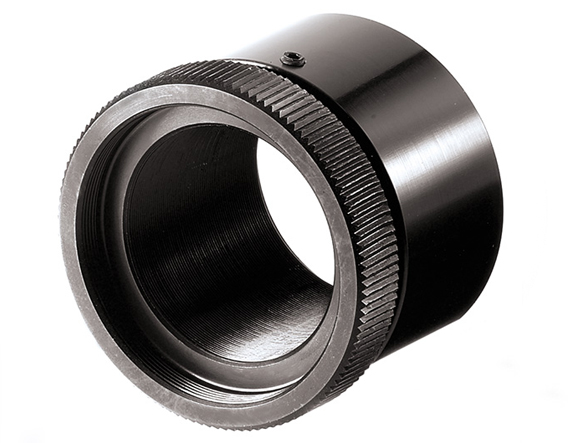

Тубус для точной регулировки положения оптики, длина: 35.0 - 60.0 мм, крепление: T-Mount

Описание

Регулировочный тубус предназначен для точного позиционирования оптических элементов вдоль оптической оси в составе сборных оптических систем. Конструктивно это цилиндрический механический узел с резьбовым соединением, позволяющий плавно изменять расстояние между компонентами в диапазоне от 35.0 до 60.0 мм за счёт вращения корпуса. Крепление типа T-Mount, широко распространённое в промышленной и научной оптике, обеспечивает совместимость с объективами, камерами и модулями подсветки, использующими данный стандарт резьбы. Изделие изготавливается из металла (как правило, алюминиевого сплава с антибликовым покрытием внутренней поверхности), что предотвращает паразитные засветки и рассеянный свет внутри оптического тракта. Плавность хода регулировки достигается за счёт точной механической обработки резьбовых пар и подбора допусков.

Характеристики

• Диапазон регулировки длины: 35.0–60.0 мм
• Тип крепления: T-Mount
• Конструкция: цилиндрический раздвижной тубус
• Назначение: точная юстировка положения оптики по оси
• Материал корпуса: металл с внутренним антибликовым покрытием

Отрасли применения

Подобные тубусы используются при сборке камерных систем машинного зрения, в лабораторных оптических стендах для настройки экспериментальных установок, а также в производстве приборов контроля и измерения, где требуется точная и повторяемая регулировка фокусного расстояния или взаимного положения линз и матриц. Они находят применение в разработке прототипов оптико-электронных устройств и в сервисном обслуживании прецизионного оборудования.

Описание семейства продуктов

• Внутренний корпус с мелкой резьбой для точной настройки фокуса
• Внутренний диаметр резьбы перегородки для уменьшения рассеянного света
• Рифленая кромка на охватывающем конце для контролируемой регулировки.

Фокусировочные трубки TECHSPEC® C, S и T с тонкой резьбой используются для точной регулировки положения оптических элементов в системе. Эти трубки имеют внешний корпус с наружной резьбой C, S или T-Mount на конце основания и внутренний корпус с мелкой резьбой для точной фокусировки. Вторичный ствол имеет внутреннюю резьбу S, C или T-Mount, кольцо с накаткой на переднем конце для легкой регулировки и внутреннюю резьбу для светоотражателя. Установочные винты можно использовать для фиксации положения расширения. Фокусные трубки с мелкой резьбой TECHSPEC C, S и T-Mount предлагают различные варианты длины удлинения для удовлетворения конкретных требований применения.

Примечание. Совместимые шестигранные ключи для фокусных трубок C, S и T с тонкой резьбой (№ 56-271, № 55-452 и № 58-637 соответственно) продаются отдельно.
