Поставщик
|
Edmund Optics |
|
Артикул
|
48-877 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Коэффициент экстинкции
|
1000:1 |
|
Отражение S-поляризации (%)
|
>99.5 |
|
Пропускание P-поляризации (%)
|
>95 |
|
Размеры (мм)
|
35.0 x 35.0 x 35.0 ±0.1 |
|
Плоскостность поверхности
|
λ/4 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Подложка
|
N-BK7 |
|
Расчетная длина волны DWL (нм)
|
488 |
|
Тип
|
Linear Polarizer |
|
Спецификация покрытия
|
Rabs <0.25% @ 488nm |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Cube |
|
Качество поверхности
|
40-20 |
|
Чистая апертура (%)
|
90.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание
Поляризационный кубический светоделитель Edmund Optics 48-877 предназначен для разделения лазерного пучка на компоненты с взаимно перпендикулярной поляризацией. Элемент оптимизирован для рабочей длины волны 488 нм и имеет размер стороны 35 мм, что позволяет использовать его с пучками сравнительно большого диаметра. Внутренняя диагональная поверхность выполняет спектрально-поляризационное разделение: одна линейная поляризация преимущественно проходит через куб, другая отражается под углом.
Кубическая форма облегчает установку по сравнению с тонкой пластиной и уменьшает пространственное смещение прошедшего пучка. Компонент подходит для построения лазерных трактов, интерферометров, поляризационных измерителей и систем управления интенсивностью. Качество разделения зависит от точности длины волны, угла падения, ориентации плоскости поляризации и расходимости пучка. При использовании мощного лазера необходимо проверить допустимую плотность энергии и отсутствие загрязнений на входных поверхностях.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 48-877.
- Тип: поляризационный кубический светоделитель.
- Рабочая длина волны: 488 нм.
- Геометрия: куб.
- Размер стороны: 35 мм.
- Функция: разделение пучка по линейной поляризации.
- Выходные каналы: прошедший и отраженный пучки.
- Основной источник: лазерное излучение с контролируемой поляризацией.
Особенности интеграции
Куб ориентируют по маркировке и плоскости поляризации входного пучка. Для регулировки отношения мощностей перед светоделителем можно установить полуволновую пластинку, рассчитанную на 488 нм. Крепление не должно создавать локального давления на стеклянный корпус. Положение отраженного канала проверяют на малой мощности, используя подходящий экран или детектор. Оптические поверхности очищают методами, допустимыми для просветляющих покрытий.
Отрасли применения
- Лазерная флуоресцентная микроскопия.
- Интерферометрия и поляриметрия.
- Системы управления мощностью лазера.
- Голография и когерентная оптика.
- Лазерные измерительные стенды.
- Спектроскопические приборы с источником 488 нм.
- Разделение каналов возбуждения и регистрации.
Описание семейства продуктов
- Разработан для обычных диодных, газовых и твердотельных лазеров
- Отражает S-поляризованный свет, пропускает P-поляризованный свет.
- Высокий коэффициент исчезновения

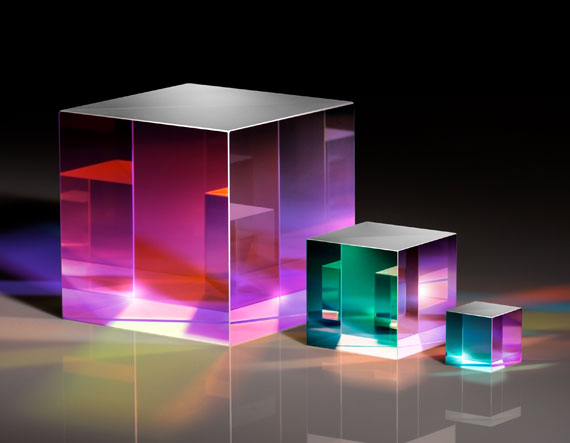

Разработанные для многих распространенных длин волн лазера, поляризационные кубические светоделители TECHSPEC® Laser Line делят случайно поляризованные лучи на две ортогональные, линейно поляризованные составляющие. S-поляризованный свет отражается под углом 90°, тогда как P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных прямоугольных призм, склеенных вместе, чтобы свести к минимуму искажения передаваемого волнового фронта и обеспечить превосходную параллельность между входящим и переданным лучами.
