Поставщик
|
Edmund Optics |
|
Артикул
|
86-706 |
|
Действие
|
отражение |
|
Диаметр
|
12.5 мм |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Linear Polarizer |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Конструкция
|
Thin Film Dielectric |
|
Переданный волновой фронт, пик-впадина
|
λ/4 @ 633nm |
|
Пропускание (%)
|
>98 (P-Polarization) |
|
Угол падения (°)
|
45 ±2 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Толщина (мм)
|
6.00 |
|
Допуск на размер (мм)
|
+0.00/-0.25 |
|
Чистая апертура (%)
|
90 |
|
Диаметр (мм)
|
12.50 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
11.25 |
|
Коэффициент экстинкции
|
10,000:1 |
Описание
Тонкопленочный лазерный поляризатор представляет собой оптический элемент, в котором на подложку нанесена многослойная диэлектрическая структура, обеспечивающая избирательное пропускание излучения одной линейной поляризации при высоком отражении или подавлении ортогональной составляющей. Такой принцип действия основан на интерференции в тонких плёнках с чередующимся показателем преломления, что позволяет достичь высокой степени поляризационной чистоты пучка при минимальных вносимых потерях. Поляризатор рассчитан на рабочую длину волны 355 нм — третью гармонику Nd:YAG лазера, широко применяемую в промышленных и научных лазерных системах. Диаметр элемента составляет 12,5 мм. Многослойная структура тонкоплёночного поляризатора формируется путём последовательного вакуумного напыления десятков слоёв диэлектрических материалов с точно рассчитанной толщиной каждого слоя, что требует высокой технологической точности производства для достижения заданной степени поляризационного разделения.
Характеристики
- Производитель: Edmund Optics
- Тип: тонкопленочный лазерный поляризатор
- Рабочая длина волны: 355 нм
- Диаметр: 12,5 мм
- Принцип действия: многослойное диэлектрическое покрытие
Отрасли применения
Применяется в лазерных системах на третьей гармонике Nd:YAG, в устройствах управления поляризацией УФ-излучения, оптических изоляторах и научном оборудовании, где требуется высокая степень поляризационной чистоты пучка на длине волны 355 нм. Кроме того, поляризаторы такого типа применяются в схемах оптической изоляции лазерных усилителей и в интерферометрических измерительных установках, работающих на длине волны 355 нм.
Описание семейства продуктов
- Высокий коэффициент экстинкции – 10 000:1
- Угол падения 45°
- Доступно для гармоник Nd:YAG и длин волн HeNe

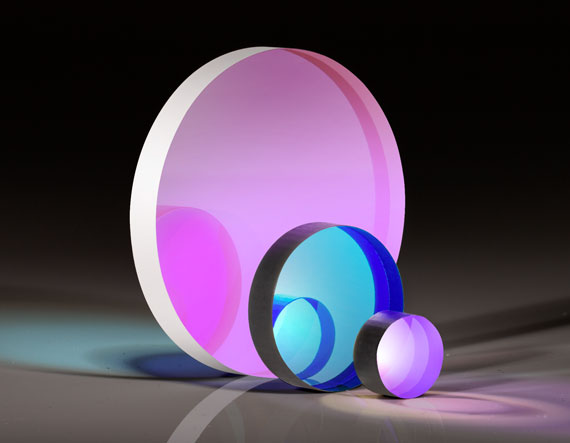

Тонкопленочные лазерные линейные поляризаторы TECHSPEC® используются для передачи P-поляризованного света и отражения S-поляризованного света. Эти поляризаторы с тонкопленочными диэлектрическими покрытиями сочетают в себе высокий порог повреждения лазера с высоким коэффициентом экстинкции для оптимальной работы в ряде лазерных применений. Подложка из плавленого кварца УФ-излучения обеспечивает максимальную производительность, а твердое антибликовое покрытие делает эти прочные поляризаторы легкими в очистке и юстировке. Тонкопленочные поляризаторы лазерной линии TECHSPEC доступны для обычных длин волн лазера.
