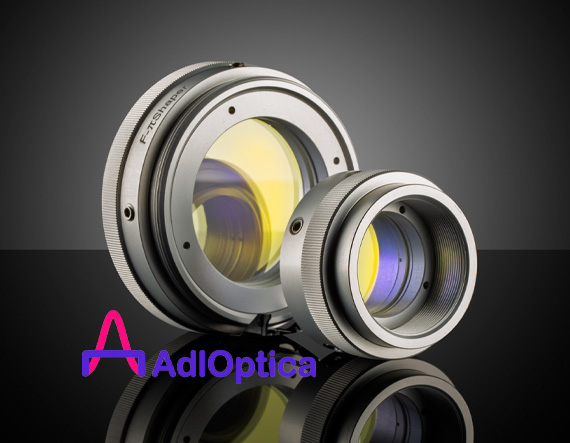

Формирователь пучка AdlOptica piShaper: пучок Гаусса в диск Эйри, рабочие длины волн: 355, 532 нм, диаметр входного пучка: 8 - 12 мм, модель: πShaper_NUV_Q‑10

Описание

Формирователь пучка piShaper модели πShaper_NUV_Q‑10 производства AdlOptica представляет собой рефракционную оптическую систему, преобразующую гауссов профиль интенсивности лазерного пучка в равномерное распределение типа диск Эйри, то есть плоскую вершину с резкими краями вместо колоколообразного спада яркости. Устройство состоит из подобранной последовательности линз с асферическими поверхностями, рассчитанными так, чтобы перераспределить энергию пучка без потери когерентности и без внесения существенных потерь мощности, что принципиально отличает такие формирователи от диафрагмирования или использования диффузоров. Оптическая система рассчитана для работы на длинах волн 355 и 532 нм — типичных гармониках твердотельных Nd:YAG и Nd:YVO4 лазеров, а диаметр входного пучка должен составлять от 8 до 12 мм для достижения расчётной эффективности преобразования профиля.

Характеристики

• Модель: πShaper_NUV_Q‑10, производитель AdlOptica
• Функция: преобразование гауссова пучка в равномерный профиль (диск Эйри)
• Рабочие длины волн: 355 нм и 532 нм
• Диаметр входного пучка: 8-12 мм
• Рефракционная конструкция на основе асферических линз
• Сохранение когерентности пучка при перераспределении энергии
• Минимальные потери мощности по сравнению с диафрагмированием

Отрасли применения

Формирователи пучка данного типа применяются в лазерных технологиях микрообработки материалов, литографии, маркировки и гравировки, где равномерность энергетического распределения по пятну критична для качества обработки поверхности. Они также используются в научных экспериментах по нелинейной оптике, накачке твердотельных и волоконных лазеров, а также в медицинских и биофотонных приложениях, где требуется однородное освещение рабочей зоны лазерным излучением ультрафиолетового и видимого диапазона.

Описание продукции:

- Преобразовывает гауссовы пучки в профиль диска Эйри;

- Диск Эйри фокусируется на плоской верхней точке;

- Почти 100% эффективность;

- Также доступны формирователи пучка с плоским верхом AdlOptica πShaper.

Формирователи пучка AdlOptica πShaper используются для преобразования гауссовых пучков в дисковые профили, что позволяет контролировать распределение интенсивности лазерного пятна. Выходной пучок почти со 100% эффективностью принимает форму пучка с плоской вершиной или кольцевой формы. Фокусировка пучка после формирователя пучка с плоской вершиной приводит к потере профиля плоской вершины в точке фокусировки. Формирователи пучка с плоской вершиной обеспечивают альтернативное решение, генерируя профиль пучка в виде диска Эйри, который можно сфокусировать для получения плоской верхней точки. Эти формирователи пучка имеют компактную конструкцию с внутренней и внешней резьбой, что упрощает их интеграцию в оборудование. Формирователи пучка с плоской вершиной удобны для формирования пучка в приложениях микрообработки, включая скрайбирование и сверление печатных плат, а также в приложениях микросварки. Доступны несколько моделей для длин волн Nd:YAG с совместимыми диаметрами входного пучка от 3 мм до 23 мм.
