Поставщик
|
Edmund Optics |
|
Артикул
|
68-392 |
|
Покрытие
|
с покрытием |
|
Форма
|
пластины |
|
Оправа
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Standard Beamsplitter |
|
Допуск по толщине (мм)
|
±0.25 |
|
Толщина (мм)
|
3.00 |
|
Качество поверхности
|
60-40 |
|
Края
|
Cut with 0.25mm maximum edge chip |
|
Конструкция
|
Plate |
|
Спецификация покрытия
|
Surface 1: 40/60 ±5% @ 900nm, ±10% @ 700 - 1100nmSurface 2: AR Ravg ≤1%, Rabs ≤2% @ 700 - 1100nm |
|
Чистая апертура (%)
|
>85 |
|
Угол падения (°)
|
45 |
|
Параллельность (угл. мин)
|
≤3 |
|
Диапазон длин волн (нм)
|
700 - 1100 |
|
Коэффициент отражения / передачи (R / T)
|
40/60 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
1λ per inch |
|
Допуск на размер (мм)
|
+0.0/-0.25 |
|
Размеры (мм)
|
35.0 x 35.0 |
Описание
Светоделительная пластинка Edmund Optics 68-392 предназначена для разделения излучения в диапазоне 700–1100 нм между отраженным и прошедшим каналами. Номинальное отношение составляет 40/60, то есть около 40% оптического сигнала направляется в отраженный канал, а около 60% проходит через пластину при расчетных условиях. Такой баланс удобен для выделения контрольного пучка, построения двухканальной схемы и распределения мощности между измерительными узлами.
Размер 35 × 35 мм обеспечивает большую прямоугольную апертуру, а толщина 3 мм придает элементу механическую жесткость. Пластинчатая конструкция занимает меньше места и обычно стоит дешевле кубического светоделителя, но прошедший луч испытывает боковое смещение. От второй поверхности также может возникать слабое дополнительное отражение, положение которого зависит от толщины и угла установки.
Покрытие для 700–1100 нм охватывает распространенные лазерные длины волн 780, 808, 850, 980 и 1064 нм. Реальное отношение R/T зависит от длины волны, угла падения и поляризации. Для точной установки его следует измерить на рабочем источнике. При импульсном излучении учитывают пиковую, а не только среднюю мощность.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 68-392.
- Тип: пластинчатый светоделитель.
- Размер: 35 × 35 мм.
- Толщина: 3 мм.
- Рабочий диапазон покрытия: 700–1100 нм.
- Номинальное отношение отражения к пропусканию: 40/60.
- Спектральная область: ближний инфракрасный диапазон.
Особенности интеграции
Пластину устанавливают под расчетным углом в оправу с тонкой регулировкой. Направление клина или ориентацию покрытой поверхности сверяют по техническому чертежу. Вторичное отражение направляют в поглотитель. Для поляризованного лазера отдельно проверяют коэффициенты для s- и p-компонент. При высокой мощности поверхности должны оставаться чистыми.
Отрасли применения
- Разделение ближнего ИК-лазерного пучка.
- Контроль мощности основного канала.
- Интерферометрические установки.
- Машинное зрение с ИК-подсветкой.
- Спектроскопические приборы.
- Двухканальные системы регистрации.

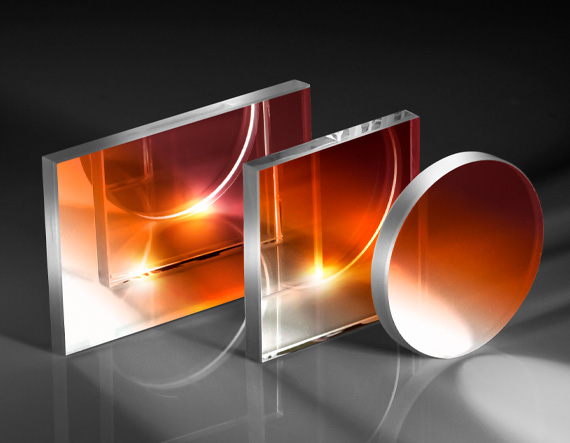

Описание семейства продуктов
- Доступно множество коэффициентов светоделения
- Предлагаются варианты покрытия в видимой и ближней ИК областях
- Вторая поверхность с многослойным антибликовым покрытием
- Также доступны пластинчатые светоделители с C-образным креплением
Пластинчатые светоделители TECHSPEC® Visible и NIR идеально подходят для систем визуализации с двойным увеличением и для объединения маломощных лазерных лучей. Они представляют собой оптимальное сочетание полированного высококачественного оптического стекла с минимальной толщиной подложки. Широкополосные диэлектрические покрытия обеспечивают максимальную пропускную способность, идеально подходят для минимизации паразитных изображений и имеют гораздо меньшие потери энергии, чем металлические покрытия. Задние поверхности имеют многослойное просветляющее (AR) покрытие, уменьшающее обратное отражение до менее 1,0 % для каждого диапазона длин волн.
