Поставщик
|
Edmund Optics |
|
Артикул
|
48-920 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø35 мм |
|
Подложка
|
Sapphire (Al2O3) |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Плоскостность поверхности
|
2λ (typical) |
|
Качество поверхности
|
80-50 |
|
Шероховатость поверхности (мкм)
|
0.1 per Inch |
|
Допуск по толщине (мм)
|
±0.10 |
|
Тип
|
Защитное окно |
|
Диапазон длин волн (мкм)
|
0.2 - 5.5 |
|
Диапазон длин волн (нм)
|
200 - 5500 |
|
Модуль Юнга (ГПа)
|
435 |
|
Твердость по Кнупу (ГПа)
|
1900 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Коэффициент Пуассона
|
0.27 |
|
Параллельность (угл. мин)
|
≤3.5 |
|
Ориентация оси
|
Random |
|
Индекс преломления nd
|
1.77 |
|
Плотность (г / см3)
|
3.97 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
8.8 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
1.00 |
|
Диаметр (мм)
|
35.00 ±0.25 |
|
Чистая апертура (%)
|
≥90 |
|
Двулучепреломление (нет)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Число Аббе (vd)
|
72.24 |
Описание
Защитное окно 48-920 изготовлено из синтетического сапфира и имеет диаметр 35 мм при толщине около 1 мм. Высокая твёрдость материала обеспечивает стойкость к царапинам, абразивным частицам и интенсивной очистке, поэтому элемент подходит для наружных поверхностей приборов и промышленных датчиков. Отсутствие покрытия сохраняет широкое спектральное применение и исключает риск отслоения тонкоплёночной структуры в агрессивной среде, однако отражение на границах сапфира остаётся выше, чем у просветлённого окна.
Сапфир передаёт излучение от УФ до среднего ИК и выдерживает более тяжёлые механические условия, чем распространённые оптические стёкла. Одновременно он является анизотропным двулучепреломляющим кристаллом: в поляризационно-чувствительных схемах учитывают ориентацию оптической оси. Тонкое окно нельзя жёстко зажимать по отдельным точкам, иначе возникнут напряжения и деформация. Для герметичного порта выбирают уплотнение, совместимое с температурой и рабочей средой. Следы масел и солей удаляют своевременно, поскольку они ухудшают передачу и создают фон на изображении. Необработанные поверхности дают френелевские отражения, которые можно использовать в диагностике, но в чувствительной камере они способны создавать блики. Если требуется герметизация, сапфировое окно допускает работу при повышенной температуре, однако расчёт давления должен учитывать толщину, диаметр, способ опоры и коэффициент запаса конкретного прибора.
Характеристики
- Тип: плоскопараллельное защитное окно.
- Материал: синтетический сапфир.
- Диаметр: 35 мм.
- Толщина: около 1 мм.
- Покрытие: отсутствует.
- Спектральная прозрачность: от УФ до среднего ИК.
- Свойство материала: высокая твёрдость.
- Особенность: двулучепреломление.
Отрасли применения
- Защита камер и лазерных систем.
- Полупроводниковое оборудование.
- FTIR-спектроскопия.
- Промышленные смотровые окна.
- Медицинские и научные приборы.

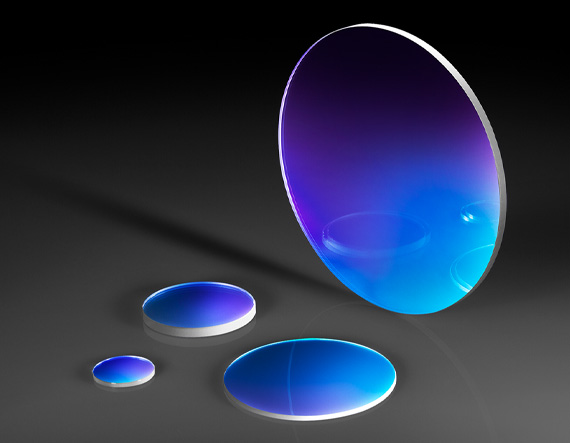

Описание семейства продуктов
- Особенно высокая твердость поверхности, химическая стойкость
- Передает волны в диапазоне от УФ до среднего инфракрасного диапазона.
- Тоньше и прочнее, чем стандартные стеклянные окна
Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для требовательных приложений (таких как лазерные системы) благодаря их исключительной твердости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и устойчивости к обычным химическим кислотам и щелочам. Сапфир является вторым самым твердым кристаллом после алмаза, и из-за его структурной прочности сапфировые окна можно сделать намного тоньше, чем другие обычные диэлектрические окна с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристаллический оксид алюминия (Al2O3) и подходит для пропускания в диапазоне от 0,2 до 5,5 мкм.
