Поставщик
|
Edmund Optics |
|
Артикул
|
65-928 |
|
Форма
|
пластины |
|
Оправа
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Standard Beamsplitter |
|
Допуск по толщине (мм)
|
±0.38 |
|
Толщина (мм)
|
4.00 |
|
Качество поверхности
|
60-40 |
|
Конструкция
|
Plate |
|
Спецификация покрытия
|
Surface 1: Rabs = 30 ±5% @ 350nm, Ravg = 30 ±10% over 250 - 450nm Tabs =70 ±5% @ 350nm, Tavg = 70 ±10% over 250 - 450nm Surface 2: BBAR (Ravg |
|
Чистая апертура (%)
|
>85 |
|
Параллельность (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
250 - 450 |
|
Коэффициент отражения / передачи (R / T)
|
30/70 |
|
Подложка
|
UV Grade Fused Silica |
|
Плоскостность поверхности
|
1&lambda |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Диаметр (мм)
|
40.00 |
Описание

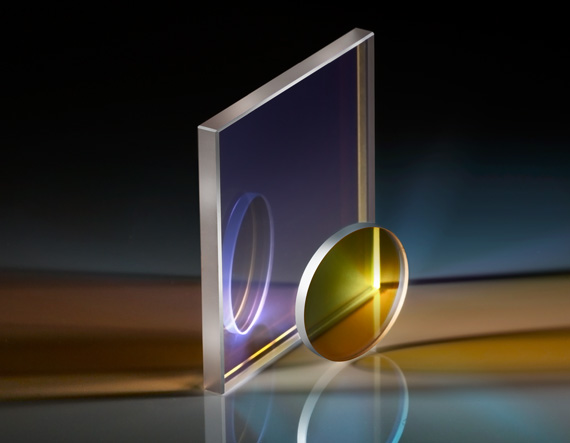

Светоделительная пластинка диаметром 40 мм с покрытием для видимого диапазона и коэффициентом отражения/пропускания порядка 30/70 обеспечивает отбор небольшой части потока в отражённый канал при сохранении основной мощности в проходящем пучке. Диэлектрическое покрытие обеспечивает требуемое соотношение потоков, сохраняя стабильность параметров по полю апертуры и в спектральном диапазоне 400–700 нм.
Диаметр 40 мм обеспечивает большую рабочую апертуру по сравнению с 25–30‑миллиметровыми элементами, что позволяет использовать пластину для разделения пучков большего сечения и полей изображения. Компонент подходит для систем мониторинга и контроля, где требуется небольшая выборка сигнала на отражённый тракт при минимальном влиянии на основной проходящий луч.
Характеристики
- Спектральный диапазон: видимый (около 400–700 нм)
- Диаметр: 40 мм
- Коэффициент R/T: ориентировочно 30/70
- Подложка: оптическое стекло, плоскопараллельная пластина
Отрасли применения
- Системы мониторинга мощности и параметров излучения
- Отбор части потока в больших апертурах VIS‑систем
