Поставщик
|
Edmund Optics |
|
Артикул
|
48-196 |
|
Форма
|
пластины |
|
Оправа
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Standard Beamsplitter |
|
Допуск по толщине (мм)
|
±0.38 |
|
Толщина (мм)
|
2.00 |
|
Качество поверхности
|
60-40 |
|
Конструкция
|
Plate |
|
Спецификация покрытия
|
Surface 1: Rabs = 30 ±5% @ 350nm, Ravg = 30 ±10% over 250 - 450nm Tabs =70 ±5% @ 350nm, Tavg = 70 ±10% over 250 - 450nm Surface 2: BBAR (Ravg |
|
Чистая апертура (%)
|
>85 |
|
Параллельность (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
250 - 450 |
|
Коэффициент отражения / передачи (R / T)
|
30/70 |
|
Подложка
|
UV Grade Fused Silica |
|
Плоскостность поверхности
|
1&lambda |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Диаметр (мм)
|
25.00 |
Описание

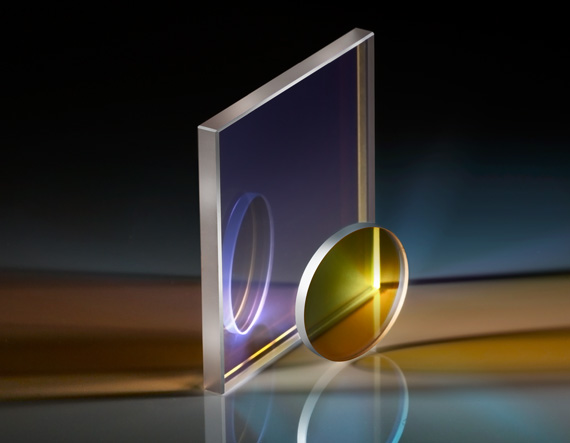

Светоделительная пластинка диаметром 25 мм с соотношением отражения к пропусканию 30/30 равномерно распределяет энергию падающего пучка, отражая и пропуская примерно равные доли излучения, а оставшаяся часть энергии рассеивается или поглощается в силу особенностей делительного покрытия и подложки. Такое соотношение делает пластинку удобной для схем, где требуется примерно поровну разделить исходный пучок на два независимых канала, например для одновременного мониторинга и использования излучения по основному назначению. Круглая форма и умеренный диаметр 25 мм делают деталь удобной для установки в стандартные оптические оправы и юстировочные узлы.
Характеристики
- Тип: светоделительная пластина
- Диаметр: 25 мм
- Соотношение отражение/пропускание: 30/30
Отрасли применения
Используется в интерферометрах, лазерных измерительных стендах, системах контроля мощности излучения и оптических схемах, где необходимо разделить пучок на два примерно равных по интенсивности канала для параллельной обработки или диагностики сигнала. Подобные пластинки с равным делением энергии востребованы в схемах балансных фотодетекторов и опорных каналов лазерных систем, где стабильность соотношения между двумя выходными пучками важнее, чем максимизация пропускания или отражения в одном из каналов, а незначительные потери на рассеяние и поглощение в подложке считаются приемлемыми для большинства измерительных задач. Помимо этого, подобные пластинки применяются в схемах автоматической стабилизации мощности лазерных источников, где один из разделённых пучков используется для обратной связи с системой управления.
Описание семейства продуктов
- Доступно несколько коэффициентов передачи/отражения
- Вторая поверхность с покрытием BBAR
- Подложка из плавленого кремнезема
Пластинчатые светоделители TECHSPEC® UV обеспечивают оптимальную производительность в спектральном диапазоне 250–450 нм, отличаются низким поглощением и незначительными ложными отражениями. Прецизионная подложка из плавленого кварца была разработана для минимизации дополнительной длины оптического пути, которую светоделитель добавляет к системе обработки изображений или фотонной системе. УФ-пластинчатые светоделители TECHSPEC®, доступные с различными коэффициентами передачи/отражения, идеально подходят для флуоресцентной визуализации, биомедицинских и фармацевтических приложений, криминалистики и спектроскопии. Все покрытия предназначены для 45° AOI и случайной поляризации.
