Поставщик
|
Edmund Optics |
|
Артикул
|
32-551 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0/-0.1 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
42.4 |
|
Длина катетов (мм)
|
30.0 |
Описание

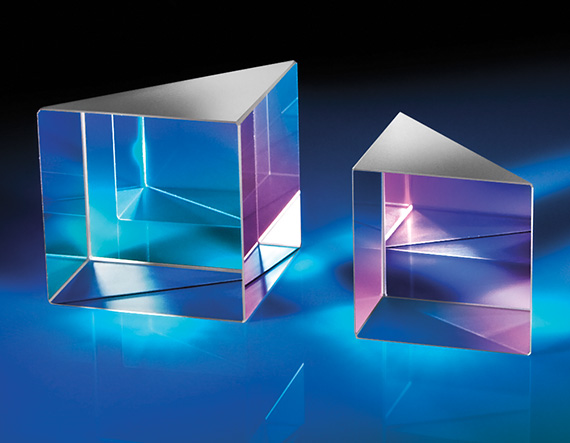

Прямая треугольная призма из N‑BK7 с длиной катетов 30 мм, выполненная с жёсткими допусками и без оптических покрытий, предназначена для высокоточных оптических приложений, где критичны угловая точность и качество фронта волны. Жёсткие допуски включают минимальный клин, узкий допуск на углы треугольника и улучшенное качество полировки, что снижает аберрации и позволяет использовать призму в измерительных схемах и точных оптических трактах. Отсутствие покрытий делает призму универсальной как преломляющий, так и отражающий (на основе полного внутреннего отражения) элемент.
Размер катетов 30 мм обеспечивает достаточную апертуру для работы с пучками среднего диаметра и позволяет перекрывать значительные участки поля. Призма может использоваться для поворота и инверсии изображения, изменения направления луча, построения перископических конфигураций, а также в интерферометрических схемах при условии соответствующей калибровки. Материал N‑BK7 обеспечивает хорошее сочетание оптических и механических параметров в видимом и ближнем ИК‑диапазоне.
Характеристики
- Тип: прямая треугольная призма с жёсткими допусками
- Материал: N‑BK7
- Длина катетов: 30 мм
- Покрытие: без покрытий (полированные грани)
- Особенности: минимальный клин, узкие допуски на углы, улучшенное качество поверхности
- Назначение: преломляющий элемент, ТИО‑призма, узел поворота изображения
Отрасли применения
- Высокоточные измерительные и калибровочные системы
- Интерферометрия и контроль оптических поверхностей
- Оптические тракты с жёсткими требованиями к геометрии луча
