Поставщик
|
Edmund Optics |
|
Артикул
|
47-787 |
|
Покрытие
|
Uncoated |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Fused Silica |
|
Отклонение луча (°)
|
90.00 |
|
Допуск пирамиды (угл. мин)
|
±5 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.10 Legs |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±5 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
42.4 |
|
Длина катетов (мм)
|
30.0 |
Описание

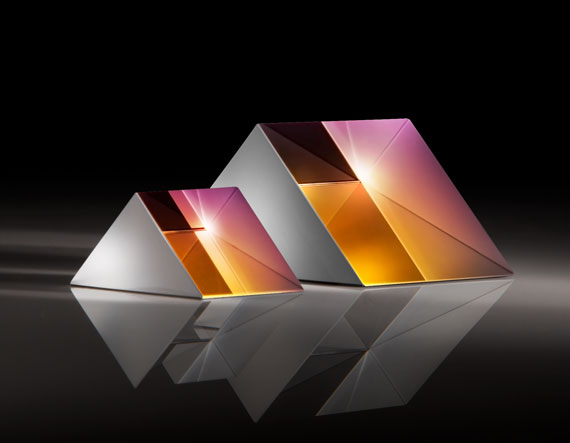

Прямая треугольная призма 47-787 от Edmund Optics (серия TECHSPEC) изготовлена из плавленого кварца (UVFS) и имеет длину катетов 30 мм. Призма не имеет покрытия, что делает её пригодной для широкополосного применения в диапазоне от 200 до 2200 нм. Призма использует полное внутреннее отражение от гипотенузной грани для отклонения луча на 90°, обеспечивая при этом зеркально перевёрнутое изображение (левосторонняя система). Такая конструкция часто применяется в визирах, прицелах и системах юстировки. Плавленый кварц обладает низким тепловым расширением и высокой лучевой стойкостью, что делает призму подходящей для использования с лазерами. Точность углов составляет ±5 угловых минут. Призма поставляется без оправы.
Характеристики
- Тип: прямая треугольная призма (right angle prism)
- Материал: плавленый кварц (UVFS, Corning 7980)
- Длина катетов: 30,00 мм
- Длина гипотенузы: 42,40 мм
- Без покрытия
- Спектральный диапазон: 200–2200 нм
- Отклонение луча: 90°
- Точность углов: ±5 угловых минут
- Качество поверхности: 60-40
- Поставляется без оправы
Отрасли применения
Призма 47-787 используется в оптических системах для отклонения светового пути на 90° с сохранением ориентации изображения. Она применяется в юстировочных лазерных системах, интерферометрах и устройствах контроля. В промышленности призма востребована в системах машинного зрения для компактного складывания оптического тракта. В научных исследованиях её используют для построения схем с поворотом изображения. Благодаря плавленому кварцу призма обеспечивает хорошее пропускание в УФ, видимом и ближнем ИК диапазонах.
Описание семейства продуктов
- Идеально подходит для широкополосных приложений
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Размеры: от 5 до 50 мм.
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Угловые призмы TECHSPEC® из плавленого кварца УФ-излучения изготовлены из плавленого кварца с УФ-излучением, который характеризуется низким тепловым расширением и превосходным пропусканием в УФ-, видимом и ближнем ИК-диапазонах спектра.
