Поставщик
|
Edmund Optics |
|
Артикул
|
83-510 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
6.5 мм |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Exempt |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
3 |
|
Монтажная резьба
|
(1) 5/16"-24, (6) M2 x 0.4 |
|
Центральное отверстие
|
5/16"-24 |
|
Размер платформы (дюймы)
|
1.18 x 1.18 |
|
Шаг винта (мм)
|
0.5 |
|
Ход (мм)
|
6.5 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
Metric Micrometer |
|
Тип
|
Metric |
|
Размер платформы (мм)
|
30 x 30 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

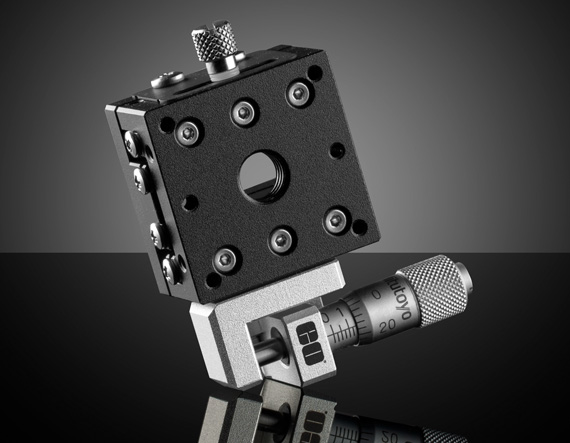

Линейный транслятор 83-510 на перекрестных роликовых подшипниках со сквозным отверстием предназначен для точного перемещения компактных узлов на 6.5 мм. Небольшой размер платформы 30 x 30 мм делает его удобным для плотных оптических и механических сборок, где важны компактность, плавность хода и высокая повторяемость настройки. Такая модель подходит для смещения линз, датчиков, миниатюрных держателей и других небольших компонентов.
Метрический микрометр, расположенный сбоку, позволяет удобно выполнять ручную регулировку в системах, где доступ к торцу ограничен. Сквозное отверстие расширяет варианты монтажа и упрощает встраивание в многослойные или комбинированные механические схемы. Транслятор полезен в фотонике, лабораторных исследованиях и прецизионных инженерных стендах.
Характеристики
- Тип: линейный транслятор
- Подшипники: перекрестные роликовые
- Исполнение: со сквозным отверстием
- Размер платформы: 30 x 30 мм
- Перемещение: 6.5 мм
- Орган регулировки: метрический микрометр сбоку
Отрасли применения
- Точная юстировка
- Компактные оптические системы
- Лабораторные стенды
- Фотоника
- Прецизионная механика
