Поставщик
|
Edmund Optics |
|
Артикул
|
83-508 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
6.5 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
3 |
|
Монтажная резьба
|
(1) 5/16"-24, (6) 2-56 |
|
Центральное отверстие
|
5/16"-24 |
|
Размер платформы (дюймы)
|
1.18 x 1.18 |
|
Шаг винта (мм)
|
0.635 |
|
Перемещение (дюймы)
|
0.25 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
English Micrometer |
|
Тип
|
English |
|
Размер платформы (мм)
|
30 x 30 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

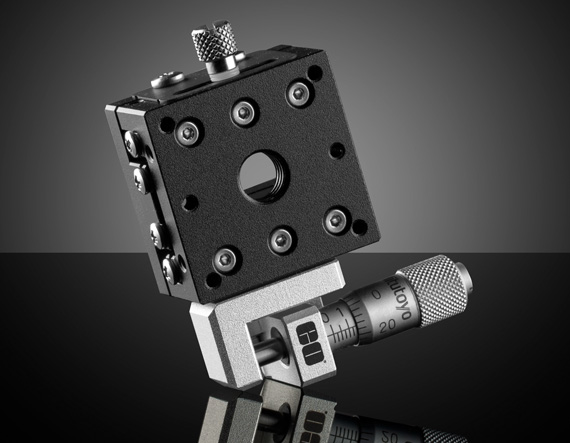

Компактный линейный транслятор со сквозным отверстием размером 30 x 30 мм на перекрестных роликовых подшипниках с боковым дюймовым микрометром предназначен для точного перемещения малогабаритных оптических и механических компонентов. Сквозное отверстие позволяет использовать платформу в системах с центральным оптическим пучком или осевым элементом, а дюймовый микрометр обеспечивает удобную и повторяемую подстройку на ход 0.25". Перекрестные роликовые подшипники гарантируют плавность перемещения, высокую жёсткость и минимальный люфт.
Боковое расположение микрометра упрощает доступ к регулировке в компактных сборках и многокоординатных системах. Транслятор подходит для лабораторных стендов, оптических трактов и задач точного позиционирования, где используются дюймовые стандарты измерения. Конструкция рассчитана на длительную эксплуатацию и стабильную работу при частых перенастройках.
Характеристики
- Линейный транслятор со сквозным отверстием.
- Размер платформы 30 x 30 мм.
- Перекрестные роликовые подшипники.
- Дюймовый микрометр расположен сбоку.
- Перемещение 0.25".
- Плавный ход и высокая жёсткость.
- Подходит для компактных оптических систем.
Отрасли применения
- Компактные лабораторные и оптические стенды.
- Точная юстировка миниатюрных компонентов.
- Системы с дюймовыми стандартами механики.
- Лазерные и фотонные установки малого форм-фактора.
- Позиционирование датчиков и держателей.
- Учебные и исследовательские задачи по прецизионной механике.
