Линейный транслятор на перекрестных роликовых подшипниках, стандартная модель, размер: 30x30мм, метрический микрометр сбоку, перемещение: 13 мм

Описание

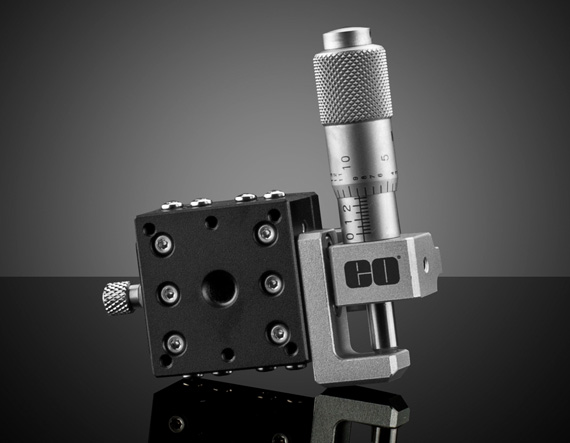

Линейный транслятор 66-393 представляет собой компактную платформу на перекрёстных роликовых подшипниках размерами 30 x 30 мм с боковым метрическим микрометром и ходом 13 мм. Перекрёстные роликовые подшипники обеспечивают высокую жёсткость, малый люфт и точное линейное перемещение по одной оси. Боковое расположение микрометра облегчает доступ к органам управления при установке других компонентов над платформой. Стадия может использоваться в конфигурациях X, XY и X‑Y‑Z при сочетании нескольких модулей.

Корпус транслятора выполнен из алюминия и снабжён отверстиями и резьбами для крепления к базам и другим оптомеханическим элементам. Через отверстия в платформе может проходить оптический луч, что позволяет использовать транслятор в сквозных оптических трактах. Метрический микрометр обеспечивает ход 13 мм с шагом 0.5 мм и делениями порядка 0.01 мм. Конструкция обеспечивает точность и повторяемость перемещения порядка нескольких микрометров.

Характеристики

Размер площадки транслятора 66-393 – 30 x 30 мм. Тип движения – линейный (ось X), направляющая система – перекрёстный роликовый подшипник. Ход платформы – 13 мм. Конструкция обеспечивает прямолинейность перемещения порядка 2 мкм и высокую нагрузочную способность для компактного размера.

Материал корпуса – алюминий, платформа имеет отверстия и резьбы для крепления оптики и механики. Боковой микрометр обеспечивает удобное управление, шаг резьбы порядка 0.5 мм. Стадия может быть использована в составе многокоординатных систем, включая X‑Y и X‑Y‑Z конфигурации. Конструкция рассчитана на лабораторную и промышленную эксплуатацию с высокой механической стабильностью.

Отрасли применения

Линейный транслятор 66-393 применяется в оптических и фотонных установках для точного позиционирования образцов, оптических элементов и датчиков. Он используется в системах микро‑ и макровизуализации, спектроскопии и лазерной оптики, где требуется точное перемещение по одной оси. Сквозное отверстие в платформе позволяет использовать стадию в трактах с проходящим лучом.

В промышленной метрологии и контроле качества транслятор служит элементом позиционирования в системах машинного зрения и измерительных комплексах. Он включается в многокоординатные системы перемещения, позволяя точно позиционировать объекты и оптику. Благодаря перекрёстным роликовым подшипникам транслятор обеспечивает высокую жёсткость и повторяемость, что важно для серийных измерений. Таким образом, 66-393 является компактным линейным транслятором на перекрёстных роликах с метрическим микрометром и ходом 13 мм.
