Поставщик
|
Edmund Optics |
|
Артикул
|
64-502 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
20.0 |
|
Особенности
|
без оправы |
|
Внешний диаметр
|
30 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
5.5 |
|
Количество листьев
|
12.00 |
|
Длина рычага (мм)
|
13.20 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves |
|
Внешний диаметр (мм)
|
30.0 |
|
Максимальная апертура (мм)
|
20.0 |
|
Минимальная апертура (мм)
|
1.2 |
|
Тип
|
Unmounted |
Описание

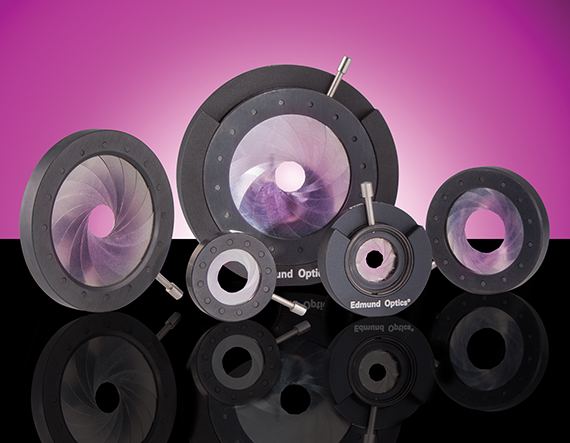

Ирисовая диафрагма из нержавеющей стали (артикул 64-502, Edmund Optics) представляет собой механическое устройство для плавной регулировки диаметра светового пучка. Внешний диаметр диафрагмы составляет 30,0 мм, она поставляется без оправы, что позволяет интегрировать её в различные оптические системы с помощью стандартных держателей. Конструкция состоит из нескольких тонких лепестков из нержавеющей стали, которые перемещаются при вращении внешнего кольца, образуя почти круглое отверстие изменяемого диаметра. Минимальная апертура может быть полностью закрыта (0 мм), что позволяет использовать диафрагму в качестве затвора.
Диафрагма отличается плавностью хода и точностью установки, что важно для регулировки интенсивности света, ограничения апертуры или создания пространственных фильтров. Нержавеющая сталь обеспечивает коррозионную стойкость и долговечность. Отсутствие оправы даёт гибкость в монтаже: диафрагму можно закрепить в держателе, приклеить или встроить в панель. Устройство совместимо со стандартными оптическими столами и компонентами Edmund Optics. Поставляется в готовом к использованию виде.
Характеристики
- Тип: ирисовая диафрагма
- Материал: нержавеющая сталь
- Внешний диаметр: 30,0 мм
- Минимальная апертура: 0 мм (полное закрытие)
- Без оправы
- Плавная регулировка
- Высокая точность установки
- Коррозионная стойкость
Отрасли применения
Ирисовая диафрагма 64-502 используется в оптических лабораториях для ограничения диаметра лазерных пучков, регулировки светового потока в системах визуализации и создания пространственных фильтров. Она применяется в микроскопах, спектрометрах, интерферометрах и устройствах машинного зрения для управления апертурой. В промышленности востребована в системах контроля качества и лазерной обработки, где необходимо точно настраивать размер пучка. Благодаря возможности полного закрытия она также может служить затвором в маломощных оптических системах. В научных исследованиях используется для экспериментов по дифракции и интерференции.
Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.
Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
