Поставщик
|
Edmund Optics |
|
Артикул
|
85-630 |
|
Тип пластины
|
монтажные |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Допуск диаметра (мм)
|
+0.025/-0.000 (inner diameter) |
|
Конструкция
|
Black Anodized Aluminum |
|
Толщина (мм)
|
10.0 |
|
Совместимый стержень
|
M6 x 1.0 |
|
Диаметр расположения крепежных болтов для глухого отверстия M3 (мм)
|
38.0 |
|
Диаметр расположения крепежных болтов при диаметре сквозного отверстия 6 мм (мм)
|
38.0 |
|
Размеры (мм)
|
50 Dia. |
|
Внутренний диаметр пластины (мм)
|
30.0 |
|
Функция
|
Fixed |
Описание

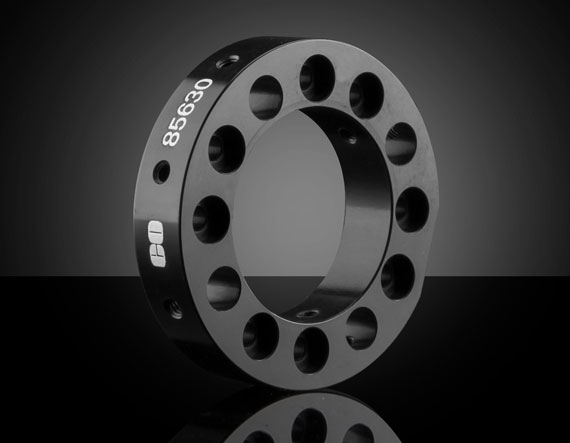

Пластина каркасных систем для крепления оптики с внутренним диаметром 30 мм предназначена для установки оптических элементов в модульных cage-конструкциях, совместимых со стержнями типоразмера M6x1.0. Такие пластины формируют основу протяжённых оптических трактов, где несколько элементов должны быть выстроены строго по одной оси без индивидуальной юстировки каждого узла.
Внутреннее отверстие 30 мм соответствует распространённому европейскому стандарту каркасных систем, что обеспечивает совместимость пластины с широким спектром линз, светофильтров и модулей сторонних производителей, использующих аналогичный типоразмер. Крепление к направляющим стержням M6x1.0 позволяет собирать конструкцию произвольной длины, добавляя необходимое число пластин и стержней под конкретную оптическую схему.
Использование каркасной архитектуры существенно упрощает разработку и последующую модификацию оптических установок: элементы можно переставлять, добавлять или удалять, не нарушая соосности всей системы, что особенно ценно в исследовательских задачах с часто меняющейся конфигурацией эксперимента.
Пластина применяется при построении систем формирования изображения, конденсорных и коллимационных узлов, а также лазерных трактов, где требуется предсказуемая и повторяемая геометрия установки оптики.
Характеристики
- Тип изделия: пластина каркасных систем для крепления оптики.
- Артикул: 85-630.
- Внутренний диаметр: 30 мм.
- Совместимый стержень: M6x1.0.
Отрасли применения
- Оптические лаборатории.
- Системы формирования изображений.
- Фотоника.
- Научные исследования.
- Приборостроение.
