Поставщик
|
Edmund Optics |
|
Артикул
|
85-600 |
|
Особенности
|
для каркасных систем |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Внешний диаметр (мм)
|
30.0 |
|
Конструкция
|
Black Anodized Aluminum |
|
Тип резьбы
|
M27.5 x 0.75 |
|
Длина (мм)
|
50.0 |
|
Размеры (мм)
|
30 Dia. |
|
Совместимый внутренний диаметр пластины (мм)
|
30.0 |
|
Функция
|
Fixed |
|
Примечание
|
Fixed Tube |
Описание

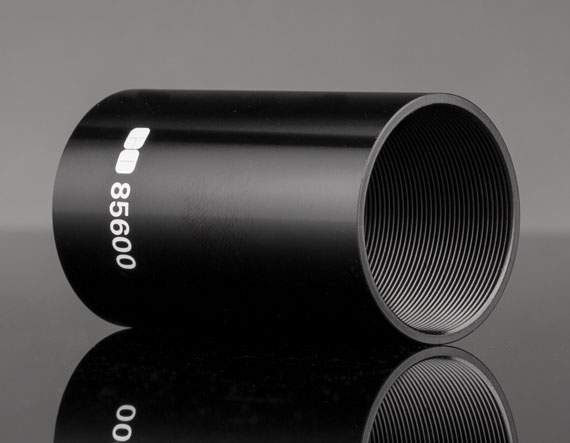

Тубус длиной 50 мм закрывает участок 30-мм каркасной системы и создает резьбовое соединение для оптических компонентов.
Наружный диаметр 30 мм соответствует распространенному формату cage-систем, а резьба M27,5 × 0,75 позволяет соединять совместимые секции и аксессуары. Закрытая труба экранирует пучок от боковой засветки, уменьшает попадание пыли и формирует жесткую базу между узлами. Каталог Edmund Optics относит позицию к фиксированным удлинительным тубусам длиной 50 мм.
Пятьдесят миллиметров дополнительной длины полезны, когда между линзой и детектором нужно разместить фильтр, диафрагму или просто перенести интерфейс резьбы за пределы каркасной рамы. Однако тубус не меняет оптическую силу и не гарантирует нужный рабочий отрезок сам по себе; длину суммируют с плечами резьбовых соединений и толщиной держателей. Черная внутренняя поверхность подавляет рассеянный свет лишь при отсутствии прямой видимости блестящих деталей. В мощном лазерном канале также проверяют, куда попадает обрезанный крайний луч, чтобы тубус не превратился в поглотитель с нежелательным нагревом.
Характеристики
- Функция: фиксированный удлинительный тубус
- Наружный диаметр: 30 мм
- Длина: 50 мм
- Соединительная резьба: M27,5 × 0,75
- Система: каркасная оптомеханика
- Назначение: экранирование и механическое соединение
Особенности интеграции
Перед завинчиванием проверяют чистоту мелкой резьбы и отсутствие перекоса; принудительная затяжка повреждает профиль M27,5 × 0,75 и нарушает соосность. Внутри не должно быть выступающих винтов или блестящих кромок, пересекающих конус крайних лучей. Если труба соединяет несколько массивных узлов, ее не используют как единственную несущую балку без оценки прогиба.
Отрасли применения
- Макетирование оптических приборов
- Лазерные защитные кожухи
- Каркасные микроскопические системы
- Сборка коллиматоров
- Экранирование фотодетекторов
