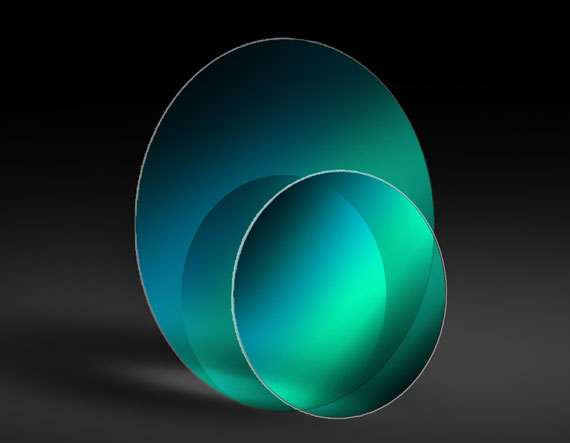

Ультратонкое оптическое окно из N-BK7, покрытие MgF2 для 400-700 нм, диаметр: 30 мм

Описание

Оптическое окно 66-197 компании Edmund Optics сделано из N-BK7, диаметром 30 мм, толщина — не указана производителем, обычно 2–6 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.

На поверхности нанесено простое однослойное покрытие фторидом магния, снижающее отражение света от поверхности, рассчитанное на видимый свет 400–700 нм, что уменьшает потери света на отражение и снижает лишние блики.

Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.

Обе стороны окна изготовлены плоскопараллельными — то есть строго параллельными друг другу, — благодаря чему проходящий через окно свет не отклоняется в сторону и не меняет своего направления, а лишь немного смещается вбок на толщину самого стекла, что не мешает точной работе прибора.

При выборе такого окна для конкретной задачи важно учитывать не только материал и покрытие, но и толщину: более толстое окно прочнее механически и лучше выдерживает перепады давления, а более тонкое — меньше смещает и искажает проходящий свет, поэтому производитель обычно предлагает один и тот же диаметр окна в нескольких вариантах толщины на выбор.

Такое окно изготовлено особенно тонким — это снижает суммарные оптические потери и смещение фокуса, которое вносит любое толстое стекло на пути пучка, а также уменьшает вес и габариты узла, где окно установлено.

Характеристики

• Артикул: 66-197; производитель: Edmund Optics
• Тип: плоское окно
• Диаметр: 30 мм
• Толщина: не указана производителем, обычно 2–6 мм
• Материал: N-BK7
• Просветляющее покрытие: видимый свет 400–700 нм

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Сверхтонкий толщиной 0,20 мм
• Подложка Precision N-BK7
• Очень легкий

Окна TECHSPEC® Ultra-Thin N-BK7 — это наши самые тонкие из доступных окон, их толщина составляет не менее 1/10 толщины наших традиционных окон N-BK7. Чрезвычайно тонкая конструкция делает их идеальными для приложений, чувствительных как к весу, так и к размеру. Кроме того, их конструкция с высокой устойчивостью обеспечивает минимальное искажение и рассеяние луча. Они доступны без покрытия или с просветляющим покрытием MgF₂. Чтобы узнать о нестандартных размерах или вариантах покрытия, свяжитесь с нашим отделом продаж.

Примечание. Ультратонкие окна N-BK7 очень хрупкие. Обращайтесь с этими окнами осторожно.
