Поставщик
|
Edmund Optics |
|
Артикул
|
45-254 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø30 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
10 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
1&lambda |
|
Подложка
|
B270 |
|
Коэффициент Пуассона
|
0.22 |
|
Индекс преломления nd
|
1.522 |
|
Края
|
Ground, Maximum 0.25 Edge Chip |
|
Плотность (г / см3)
|
2.56 |
|
Модуль Юнга (ГПа)
|
71.5 |
|
Твердость по Кнупу (ГПа)
|
542 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
9.4 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина (мм)
|
2.00 |
|
Допуск на размер (мм)
|
±0.25 |
|
Диаметр (мм)
|
30.00 |
|
Число Аббе (vd)
|
58.3 |
Описание
Оптическое окно диаметром 30 мм изготовлено из стекла B270 и предназначено для защиты внутренних компонентов прибора или разделения оптических и механических объёмов без существенного изменения хода луча. Материал подходит для работы в видимой области, а покрытие MgF2 для диапазона 400–700 нм уменьшает отражение на поверхностях и повышает пропускание.
Плоскопараллельная геометрия не обладает заметной оптической силой, поэтому окно не фокусирует и не рассеивает свет как линза. При наклонной установке возможно небольшое боковое смещение луча и появление слабого двулучепреломления из-за напряжений. Для большинства визуализирующих и измерительных систем элемент устанавливают перпендикулярно оптической оси.
Окно может использоваться как защитный экран для датчика, камера-окно, входной порт осветителя или разделительный элемент лабораторного прибора. Стекло B270 удобно для стандартных видимых приложений, но перед использованием с мощным УФ или ИК-излучением необходимо проверить спектральную прозрачность и тепловую нагрузку. Крепление должно обеспечивать равномерную опору без изгиба тонкой детали.
Характеристики
- Тип: плоскопараллельное оптическое окно.
- Материал: стекло B270.
- Диаметр: 30 мм.
- Покрытие: MgF2 для диапазона 400–700 нм.
- Оптическая сила: близка к нулю.
- Назначение: защита, разделение объёмов и передача видимого света.
- Спектральная область: видимый диапазон.
- Особенности: снижение отражений и совместимость с круглыми оправами.
Отрасли применения
- Камеры и системы машинного зрения.
- Фотометрические приборы.
- Осветительное оборудование.
- Лабораторные защитные окна.
- Оптические датчики.
- Учебные и исследовательские установки.

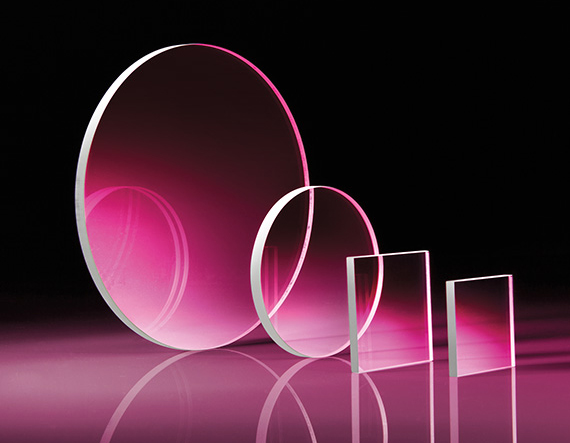

Описание семейства продуктов
- Большой выбор размеров
- Доступно без покрытия или с просветляющим покрытием MgF2
- Доступны нестандартные размеры для крупных OEM-требований
Окна TECHSPEC® B270 идеально подходят для коммерческих приложений, требующих тонкой подложки. Доступные без покрытия или с просветляющим покрытием MgF2, эти окна часто используются в качестве защитного элемента между двумя средами. Для OEM-приложений доступны нестандартные размеры и покрытия.
