Поставщик
|
Edmund Optics |
|
Артикул
|
15-969 |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø30 мм |
|
Poisson's Ratio
|
0.26 |
|
Substrate
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Surface Flatness
|
λ/2 |
|
Surface Quality
|
40-20 |
|
Thickness Tolerance (mm)
|
±0.1 |
|
Type
|
Protective Window |
|
Wavelength Range (μm)
|
1.65 - 3 |
|
Wavelength Range (nm)
|
1650 - 3000 |
|
Young's Modulus (GPa)
|
75.8 |
|
RoHS
|
Compliant |
|
Knoop Hardness (kg/mm2)
|
158.3 |
|
Index of Refraction nd
|
1.434 |
|
Density (g/cm3)
|
3.18 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
18.85 |
|
Coating Specification
|
Ravg |
|
Coating
|
BBAR (1650-3000nm) |
|
Thickness (mm)
|
3.00 |
|
Diameter (mm)
|
30.00 +0.0/-0.1 |
|
Clear Aperture (%)
|
90 |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
94.99 |
Описание

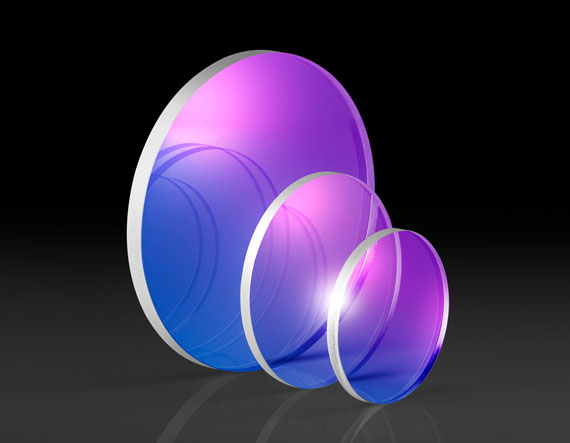

Оптическое окно 15-969 компании Edmund Optics сделано из фторида кальция (CaF2), диаметром 30 мм, толщина — типовая для серии мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На поверхности нанесено просветляющее покрытие, рассчитанное на диапазон 1650–3000 нм (среднее инфракрасное излучение). Фторид кальция хорошо пропускает не только видимый, но и инфракрасный свет в широком диапазоне, что делает его удобным материалом для приборов, работающих одновременно в нескольких спектральных областях.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Диапазон 1650–3000 нм часто используют в датчиках для обнаружения определённых газов и в некоторых видах медицинских лазеров, поэтому такое окно подходит для приборов именно этого специализированного назначения.
Характеристики
- Артикул: 15-969; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 30 мм
- Толщина: типовая для серии мм
- Материал: фторида кальция (CaF2)
- Покрытие: отсутствует
- Просветляющее покрытие: диапазон 1650–3000 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Фторид кальция УФ-класса с низким поглощением и высоким пропусканием
- Идеально подходит для применения в диапазоне длин волн от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах благодаря высокому пропусканию в диапазоне от 200 нм до 7 мкм. Низкое поглощение и высокий порог повреждения делают его популярным выбором для оптики эксимерных лазеров. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твёрдость по Кнупу фторида кальция составляет 158,3. TECHSPEC® Окна из фторида кальция (CaF2), изготовленные из фторида кальция вакуумного УФ-класса, обычно используются в криогенно охлаждаемых тепловизионных системах.
