Поставщик
|
Edmund Optics |
|
Артикул
|
32-498-INK |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
50-200 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
30 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.20 |
|
f / #
|
2.5 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SSK8 / N-SF10 |
|
Толщина кромки ET (мм)
|
8.40 |
|
Радиус R3 (мм)
|
-922.04 |
|
Радиус R2 (мм)
|
-38.68 |
|
Радиус R1 (мм)
|
40.51 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
3.00 |
|
Толщина центра CT 1 (мм)
|
8.40 |
|
Чистая апертура CA (мм)
|
29.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
67.44 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
75.00 |
|
Диаметр (мм)
|
30.00 ±0.025 |
Описание
Ахроматическая линза Edmund Optics 32-498-INK диаметром 30 мм и фокусным расстоянием 75 мм предназначена для получения более качественного изображения в видимом диапазоне по сравнению с одиночной сферической линзой. Ахроматический дублет объединяет стекла с различной дисперсией, благодаря чему фокусы нескольких спектральных составляющих сближаются. Это уменьшает цветные ореолы, продольное смещение фокуса и потерю резкости при работе с белым или многоволновым светом.
Просветляющее покрытие MgF2 рассчитано на диапазон 400–700 нм и снижает отражательные потери в видимой области. Диаметр 30 мм обеспечивает достаточно большую апертуру для осветительных, визуализирующих и измерительных систем. Фокусное расстояние 75 мм соответствует умеренной оптической силе и позволяет создавать компактные объективные узлы, коллиматоры и проекционные каналы.
Затемненные торцы уменьшают паразитное рассеяние от боковой поверхности линзы. Такая обработка особенно полезна в системах, где рядом с полезным изображением присутствуют интенсивные источники света или яркие участки объекта. Черное покрытие поглощает часть краевых лучей, которые в противном случае могли бы многократно отражаться внутри оправы и снижать контраст. Для достижения максимального эффекта внутренние поверхности держателя также желательно выполнять матовыми и черными.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 32-498-INK.
- Тип: ахроматическая линза.
- Диаметр: 30 мм.
- Фокусное расстояние: 75 мм.
- Покрытие: MgF2.
- Рабочий диапазон покрытия: 400–700 нм.
- Исполнение торцов: зачерненные края.
- Основное преимущество: уменьшенная хроматическая аберрация.
Особенности выбора и интеграции
Ахромат устанавливают в оправу с равномерным прижимом и достаточной чистой апертурой. Склеенный дублет нельзя подвергать значительному механическому или тепловому напряжению. Ориентация относительно длинного и короткого сопряжений влияет на аберрации, поэтому ее выбирают по расчетной схеме. Для визуализирующей системы дополнительно проверяют сферическую аберрацию, дисторсию и кривизну поля.
Отрасли применения
- Цифровая микроскопия.
- Широкополосные коллиматоры.
- Проекционные и визуализирующие системы.
- Спектроскопические приборы.
- Машинное зрение в видимом диапазоне.
- Лабораторные оптические стенды.
- Фокусировка света на камеры и фотодетекторы.
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.

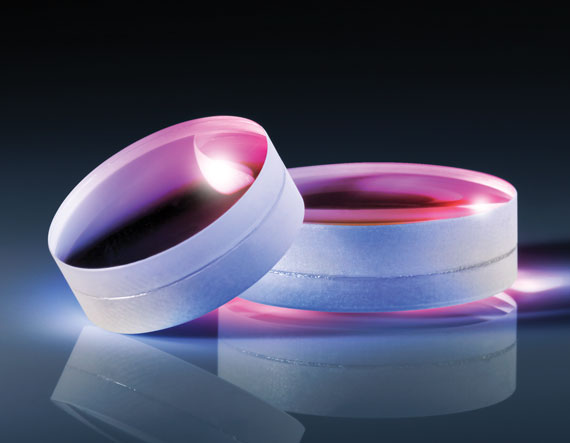

Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
