Поставщик
|
Edmund Optics |
|
Артикул
|
15-195 |
|
Тип линз
|
конденсорные, асферические |
|
Диаметр
|
30 мм |
|
Материал
|
MgF2 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4450 |
|
Применение
|
OEM-интеграции |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
∞ |
|
Диаметр асферы (мм)
|
30.00 |
|
Расчетная длина волны DWL (нм)
|
587.6 |
|
f / #
|
0.8 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤25 |
|
Толщина кромки ET (мм)
|
3.00 |
|
Качество поверхности
|
80-50 (typical) |
|
Чистая апертура CA (мм)
|
27 |
|
Подложка
|
Liba2000 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина центра CT (мм)
|
14.10 |
|
Допуск фокусного расстояния (%)
|
±5 |
|
Заднее фокусное расстояние BFL (мм)
|
14.73 |
|
Числовая апертура NA
|
0.625 |
|
Эффективное фокусное расстояние EFL (мм)
|
24.00 @ 587.6nm |
|
Диаметр (мм)
|
30.00 +0.0/-0.2 |
Описание

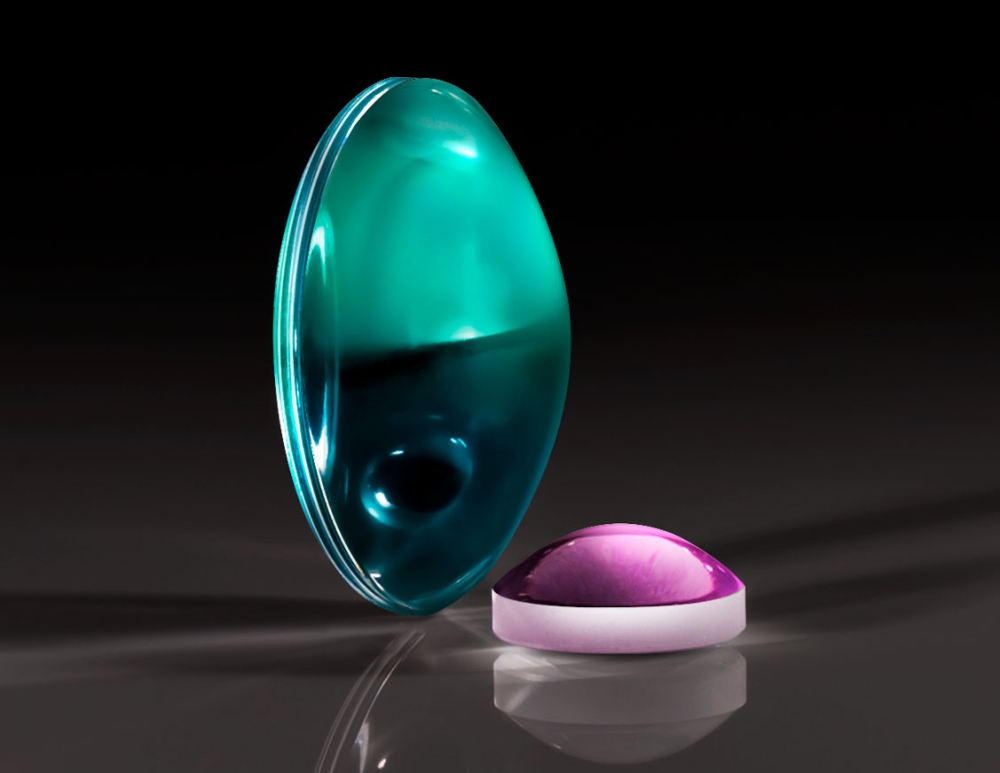

Литая асферическая конденсорная линза 15-195 от Edmund Optics серии TECHSPEC предназначена для эффективного сбора и фокусировки света от протяжённых источников. Линза имеет диаметр 30 мм и фокусное расстояние 24 мм, что обеспечивает высокую светосилу f/0.8. Асферическая форма поверхности позволяет минимизировать сферические аберрации и достичь равномерного распределения интенсивности в фокальной плоскости, что критически важно для систем освещения. На обе поверхности нанесено просветляющее покрытие MgF2, оптимизированное для видимого диапазона 400–700 нм. Это покрытие обеспечивает низкое отражение (менее 1,75% на поверхность) и высокую механическую прочность. Линза изготовлена методом точного литья, что гарантирует высокую воспроизводимость геометрии и низкую стоимость при серийном производстве. Материал — оптическое стекло с высокой однородностью. Благодаря асферическому профилю линза собирает свет с большим углом и формирует однородный пучок без «горячих точек». Она поставляется без оправы и может быть установлена в стандартные держатели для оптики диаметром 30 мм.
Характеристики
- Тип: асферическая конденсорная линза
- Серия: TECHSPEC
- Диаметр: 30 мм
- Фокусное расстояние: 24 мм
- Покрытие: MgF2 (400–700 нм)
- Отражение: <1,75% на поверхность
- Материал: оптическое стекло
- Относительное отверстие: f/0.8
- Высокая светосила
- Поставляется без оправы
Отрасли применения
Линза 15-195 используется в осветительных системах микроскопов, проекторов, спектрометров и систем машинного зрения. Она эффективно собирает свет от светодиодов, ламп накаливания и других источников, направляя его на образец или в оптический тракт. Благодаря высокой светосиле и равномерному пучку линза востребована в флуоресцентной микроскопии, где требуется мощное и однородное возбуждение. В промышленности она применяется в устройствах подсветки для контроля качества, в датчиках и аналитических приборах. В научных исследованиях линза используется для создания коллимированных пучков и в экспериментах по оптике. Асферическая форма позволяет сократить количество элементов в системе, упрощая конструкцию и снижая потери.
Описание семейства продуктов
- Высокая числовая апертура
- Полная документация для OEM-интеграции
- Идеально подходит для освещения
Формованные асферические конденсорные линзы TECHSPEC® были разработаны для интеграции в тракт освещения приборов OEM. Доступные в диаметре от 5 до 50 мм, линзы малого диаметра идеально подходят для медицинских устройств или портативных инструментов, в то время как линзы большего размера обычно интегрируются в настольное аналитическое оборудование, включая биотехнологические инструменты, такие как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР). Передняя асферическая поверхность отлита для устранения сферических аберраций, а вторая поверхность отшлифована и отполирована для улучшения характеристик. Имеются полные рецептурные данные и чертежи, помогающие интегрировать дизайн.
Примечание. Чтобы узнать о вариантах покрытия, свяжитесь с нами.
