Поставщик
|
Edmund Optics |
|
Артикул
|
34-378 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Диаметр
|
30 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Тип
|
Flat Mirror |
|
Допуск по толщине (мм)
|
±0.20 |
|
Толщина (мм)
|
5.00 |
|
Параллельность (угл. сек)
|
30.00 |
|
Края
|
Ground, protective bevel as needed |
|
Чистая апертура (%)
|
90.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000nmRavg >96% @ 2000 - 10,000nm |
|
Диаметр (мм)
|
30.00 |
|
Допуск на размер (мм)
|
+0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
Fused Silica |
|
Плоскостность поверхности
|
λ/20 |
Описание
Зеркало первой поверхности, Ø30 мм, покрытие 700–10000 нм, плоскостность λ/20. Зеркало первой поверхности отражает излучение до его прохождения через подложку, что уменьшает двойные отражения и полезно для точного управления пучком. Алюминиевое или спектральное покрытие выбирают в зависимости от требуемого диапазона, а плоскостность определяет влияние на волновой фронт.
При интеграции в установку сопоставляют заявленные параметры с рабочим диапазоном, геометрией светового пучка, способом крепления и требованиями к точности. Оптические поверхности, коннекторы и посадочные места поддерживают в чистоте; установку выполняют без перекоса, ударных нагрузок и чрезмерного усилия. После сборки проверяют центрирование, ориентацию и устойчивость всей конструкции.
Соблюдение расчетного режима помогает сохранить оптические характеристики и повторяемость результата. Для лазерных систем дополнительно контролируют мощность, безопасность работы с излучением и совместимость всех сопрягаемых компонентов.
Характеристики
- Артикул: 34-378
- Производитель: Edmund Optics
- Наименование: Зеркало первой поверхности, Ø30 мм, покрытие 700–10000 нм, плоскостность λ/20
- Монтаж: совместимое оборудование или оптическая механика
- Эксплуатация: чистота, точная установка и защита от повреждений
Отрасли применения
Изделие используется в системах визуализации, лазерных трактах, спектроскопии, измерительной технике и экспериментальной фотонике. Конкретная схема определяется спектром, апертурой, условиями эксплуатации и задачами проекта.
Описание семейства продуктов
- Прецизионная подложка из плавленого кварца
- 20–10 качества поверхности
- Низкий коэффициент теплового расширения

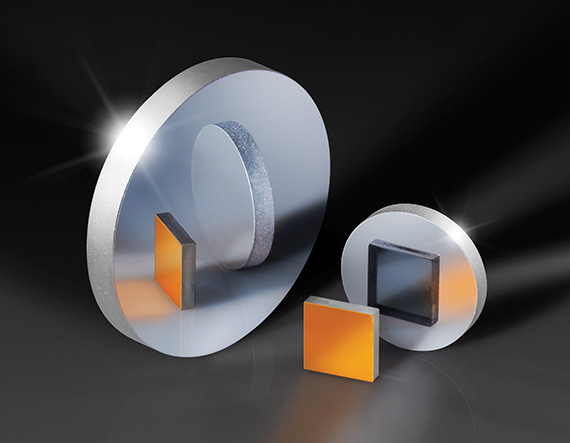

Поверхностные зеркала TECHSPEC® λ/20 First отполированы до лучших в отрасли характеристик точности поверхности и качества, чтобы свести к минимуму ошибку отраженного волнового фронта. Эти зеркала имеют прецизионную подложку из плавленого кварца с низким коэффициентом теплового расширения. Доступны несколько вариантов покрытия, что позволяет интегрировать эти зеркала в приложения, охватывающие видимый и инфракрасный спектры. Поверхностные зеркала TECHSPEC® λ/20 First идеально подходят для управления лучом и отражения и доступны в различных размерах, толщинах и вариантах покрытия.
