Широкополосное диэлектрическое зеркало, диаметр: 30 мм, рабочий диапазон длин волн: 750-1100 нм, плоскостность: λ/10

Описание

Широкополосное диэлектрическое зеркало представляет собой отражающий оптический элемент, на подложку которого нанесена многослойная система тонких плёнок с чередующимся показателем преломления. За счёт интерференции в этих слоях достигается высокий коэффициент отражения в широком спектральном диапазоне без использования металлических покрытий, что снижает поглощение энергии и повышает лучевую стойкость по сравнению с металлическими зеркалами. Диаметр представленного образца — 30 мм, а диэлектрическое покрытие оптимизировано для работы в диапазоне 750-1100 нм, то есть в ближнем инфракрасном участке спектра, часто используемом в лазерных и телекоммуникационных приложениях. Плоскостность рабочей поверхности заявлена на уровне λ/10, что говорит о высокой точности изготовления подложки и означает минимальное отклонение волнового фронта отражённого пучка от идеальной формы. Такая точность критична там, где важно сохранение качества пучка после многократных отражений в резонаторах или сложных оптических трактах.

Характеристики

• Тип: широкополосное диэлектрическое зеркало
• Диаметр: 30 мм
• Рабочий диапазон длин волн: 750-1100 нм
• Плоскостность поверхности: λ/10
• Тип покрытия: многослойное диэлектрическое
• Форма: плоская отражающая поверхность

Отрасли применения

Зеркала такого типа применяются в лазерных резонаторах, системах усиления и генерации в ближнем ИК-диапазоне, оптоволоконной связи, научных исследовательских установках, а также в оптических схемах для спектроскопии и метрологии, где требуется сохранение высокого качества волнового фронта.

Описание семейства продуктов

• Отражение более 99 % в широком диапазоне длин волн
• Разработан для всех состояний поляризации от 0 до 45 ° AOI.
• Отличная термическая стабильность благодаря основе из плавленого кварца.

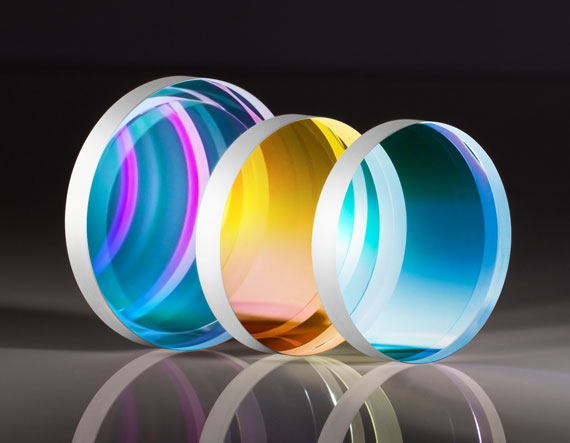

Зеркала TECHSPEC® Broadband Dielectric λ/10 идеально подходят для управления лучом или отражения с использованием нескольких лазерных источников. Эти диэлектрически оптические зеркала имеют коэффициент отражения более 99%, что значительно лучше, чем у зеркал с металлическим покрытием, и повышают производительность системы за счет минимизации потерь энергии. Высокопрочная подложка из плавленого кварца обеспечивает низкий коэффициент теплового расширения и высокую устойчивость к истиранию. Широкополосные диэлектрические зеркала TECHSPEC λ/10 предназначены для применения в диапазоне от УФ до ближнего инфракрасного спектра.
